12-ядерный, 24-ядерный или 48-ядерный? Как определить емкость оптоволоконной клеммной коробки?

Чтобы определить идеальную емкость Клеммная коробка оптоволокна (ФОТБ) , вы должны соответствовать количеству волокон — независимо от того, 12-ядерный, 24-ядерный или 48-ядерный — к текущей плотности активных подписчиков, с учетом Маржа роста 20-30% для будущего расширения. Выбор правильной мощности предотвращает чрезмерные первоначальные капитальные затраты и позволяет избежать технических проблем, связанных с недостаточным выделением ресурсов.

Понимание емкости клеммной коробки оптоволокна

Емкость оптоволоконной клеммной коробки означает максимальное количество жил волокна, которое устройство может терминировать, соединять и распределять среди конечных пользователей. Этот физический предел определяется количеством портов адаптера (SC, LC или FC) и внутренним пространством, доступным для лотков для сращивания и укладки кабелей.

В современном FTTH (оптоволокно до дома) и FTTB (оптоволокно до здания) При развертывании клеммная коробка действует как мост между распределительным кабелем и ответвительными кабелями, ведущими в помещения заказчика. А 12-жильный оптоволоконный клеммный блок обычно используется для небольших жилых кластеров, тогда как 48-ядерные модели являются стандартными для многоквартирных домов с высокой плотностью застройки или коммерческих центров. Выбранная вами емкость определяет масштабируемость вашей сети и эффективность обслуживания.

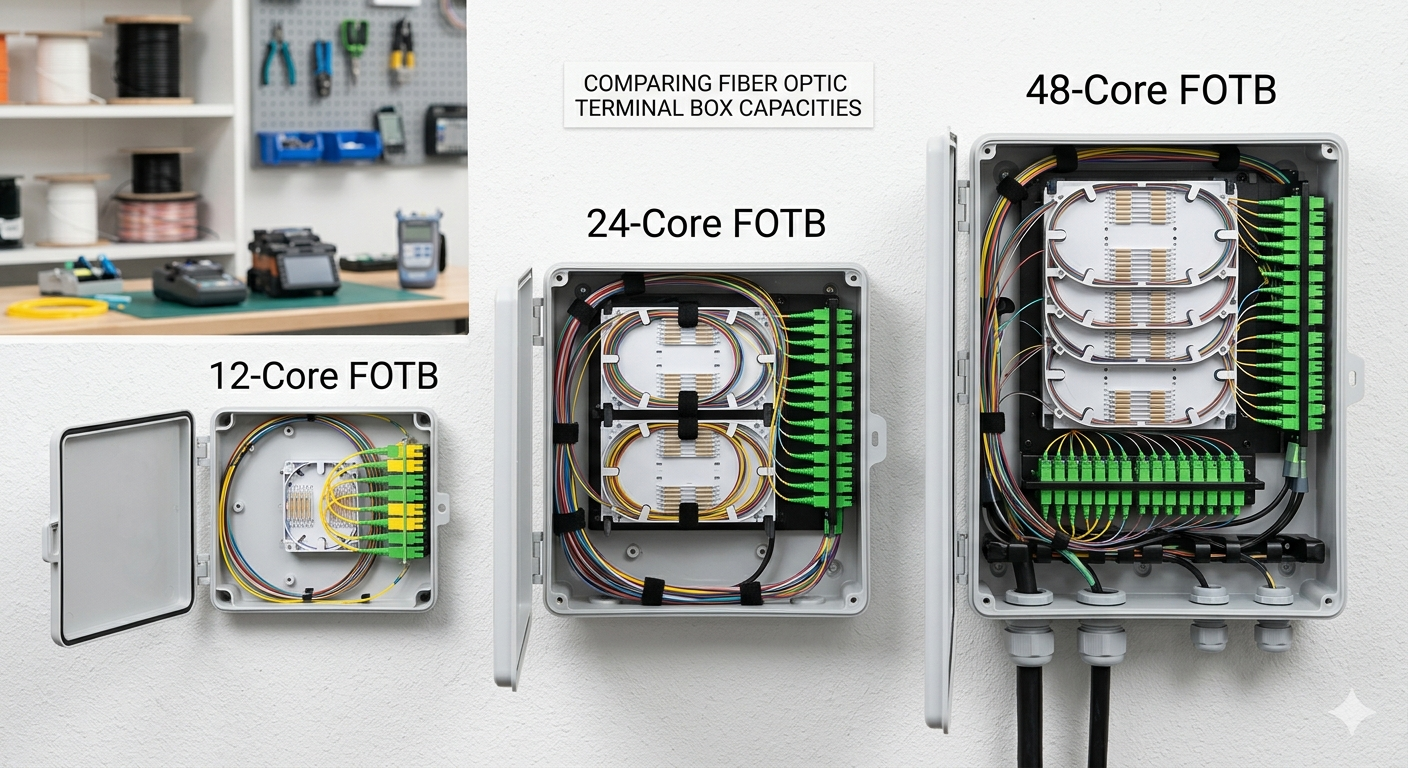

12-ядерный, 24-ядерный и 48-ядерный: сравнительный анализ

Основное различие между этими способностями заключается в плотность портов и занимаемая площадь , что напрямую влияет на стоимость развертывания на одного подписчика. Выбор между этими вариантами требует баланса между пространственными ограничениями и прогнозируемой скоростью использования ваших оптоволоконных услуг.

Ключевые факторы при определении емкости клеммной коробки оптоволокна

Плотность абонентов — это самый важный показатель при расчете необходимой мощности вашей клеммной коробки. Необходимо провести обследование объекта, чтобы определить общее количество домохозяйств или офисов в радиусе 50 метров от предполагаемой точки установки.

1. Текущие и будущие тарифы на подписку

Всегда устанавливайте На 25% больше емкости чем ваши нынешние «теплые лиды» предполагают, объясняют органический рост сети. Если сегодня у вас есть 10 заинтересованных клиентов, 12-жильный оптоволоконный клеммный блок может показаться достаточным, но это не оставляет места для ошибки или подписки будущих соседей. В этом сценарии 24-ядерный ящик обеспечивает гораздо более безопасный буфер.

2. Тип оптоволоконных разъемов (SC или LC)

Использование LC-дуплексные адаптеры может эффективно удвоить емкость стандартной клеммной коробки по сравнению с SC-адаптеры . Если ваше физическое пространство для установки ограничено (например, в тесном подсобном помещении), вы можете добиться плотности 48 ядер в корпусе размером с 24 ядра, перейдя на разъемы LC.

3. Сетевая архитектура (P2P или PON)

Пассивная оптическая сеть (PON) архитектуры часто используют сплиттеры внутри Клеммная коробка оптоволокна , что существенно меняет требования к внутреннему пространству. Если вы размещаете внутри коробки разветвитель ПЛК 1:16, 24-ядерный ящик — это минимальный рекомендуемый размер для управления входным волокном, модулем разветвителя и 16 выходными ответвительными кабелями без превышения радиус изгиба волокна .

Почему 24-жильная оптоволоконная клеммная коробка является «золотым пятном»

24-ядерная мощность предлагает лучший баланс между стоимостью оборудования и универсальностью установки для пригородных и городских условий. Он достаточно велик для размещения сплиттеров и обеспечивает значительный потенциал роста, но достаточно мал, чтобы его можно было устанавливать на опорах без чрезмерного сопротивления ветру.

• Экономическая эффективность: price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Эксплуатационная простота: Технические специалисты могут стандартизировать один тип коробки для большинства жилых домов, что снижает потребность в разнообразии запасных частей.
• Гибкость разделения: А 24-ядерный ящик можно легко разместить два разветвителя 1:8 или один разветвитель 1:16 с достаточным пространством для провисания кабеля.

Технические проблемы блоков большой емкости (48 ядер и выше)

Управление кабелями становится экспоненциально более сложной по мере увеличения количества волокон до 48 ядер и выше. Неправильная маршрутизация в условиях высокой плотности Клеммная коробка оптоволокна приводит к потерям на макроизгибах, что может ухудшить сигнал для десятков потребителей одновременно.

При развертывании 48-ядерные коробки , убедитесь, что характеристики устройства:

• Независимые лотки для сращивания: Аt least four separate trays to isolate different fiber bundles.
• Четкие системы маркировки: Встроенные идентификационные карты для каждого порта для предотвращения ошибок технического персонала во время обслуживания.
• Прочные кабельные вводы: ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Степень водонепроницаемости IP65 или IP67. .

Реальный сценарий: выбор мощности для 30-квартирной квартиры

Для дома, состоящего из 30 жилых квартир, 48-жильный оптоволоконный клеммный блок — единственный логический выбор, обеспечивающий 100% доступность услуг и их перспективность. В то время как 24-ядерный ящик дешевле, то 6 единиц останутся без возможности обслуживания, что потребует последующей вторичной установки, которая будет стоить в три раза больше первоначальной экономии.

Часто задаваемые вопросы (FAQ)

Могу ли я позже обновить 12-ядерный компьютер до 24-ядерного?

Нет, Емкость оптоволоконной клеммной коробки обычно фиксируется физическим шасси и панелью адаптера. Модернизация требует замены всей коробки и повторного сращивания всех существующих соединений, что приводит к значительным простоям сервиса. Всегда лучше с самого начала слегка переусердствовать.

Влияет ли количество волокон на степень IP коробки?

Косвенно, да. Как количество ядер увеличивается , количество выходных портов для ответвительных кабелей увеличивается. Если Клеммная коробка оптоволокна не спроектирован с качественными уплотнениями для 48 отдельных кабелей, он более подвержен проникновению влаги, чем меньшая 12-жильная коробка с меньшим количеством отверстий.

Каковы последствия использования разъемов LC в 48-ядерном блоке?

Использование Дуплексные разъемы LC позволяет получить 48 ядер в физическом пространстве, обычно отведенном для 24 разъемов SC. Это решение «высокой плотности», идеально подходящее для центров обработки данных или переполненных телекоммуникационных помещений, где пространство на стенах имеет большое значение.

Окончательный контрольный список для выбора оптоволоконной клеммной коробки

Прежде чем завершить покупку, воспользуйтесь этим контрольным списком, чтобы убедиться в Емкость оптоволоконной клеммной коробки идеально соответствует требованиям вашего проекта:

• Всего потенциальных подписчиков: Просчитайте все возможные точки подключения.
• Расширительный буфер: Аdd 20% to your total count.
• Требования к сплиттеру: При использовании PON убедитесь, что в блоке имеются выделенные слоты для разветвителей ПЛК.
• Окружающая среда: Выбирайте коробки с классом защиты IP65 для установки на столбе или стене.
• Тип волокна: Подсоедините внутренние пигтейлы (G.652D или G.657A) к распределительному кабелю.

Резюме: Определение Емкость оптоволоконной клеммной коробки это компромисс между стоимостью и перспективами. Пока 12-ядерные коробки служить сельским нуждам и 48-ядерные коробки справиться с плотностью городов, 24-жильный оптоволоконный клеммный блок остается отраслевым стандартом для большинства развертываний FTTH благодаря своей гибкости и эффективному управлению кабелями.
