Все, что вам нужно знать о оптоволоконных кабелях

В современном мире с высокой степенью связи быстрое и стабильное подключение к Интернету стало неотъемлемой частью работы и жизни. Являясь ядром современных сетей связи, оптоволоконные кабели произвели революцию в передаче данных благодаря своей исключительной производительности. Однако для многих они остаются незнакомой областью, изобилующей техническим жаргоном.

Что такое оптоволоконный кабель?

Оптоволоконный кабель — это сетевая среда, в которой для передачи данных используются световые сигналы. В отличие от традиционных медных кабелей, в которых для передачи информации используются электрические сигналы, сердцевина оптического волокна состоит из нитей из стекла или пластика высокой чистоты. Эти волокна передают данные в виде световых импульсов. Опираясь на физический принцип полное внутреннее отражение Оптические сигналы распространяются с высокой скоростью внутри сердцевины волокна, что предотвращает их утечку даже при изгибе.

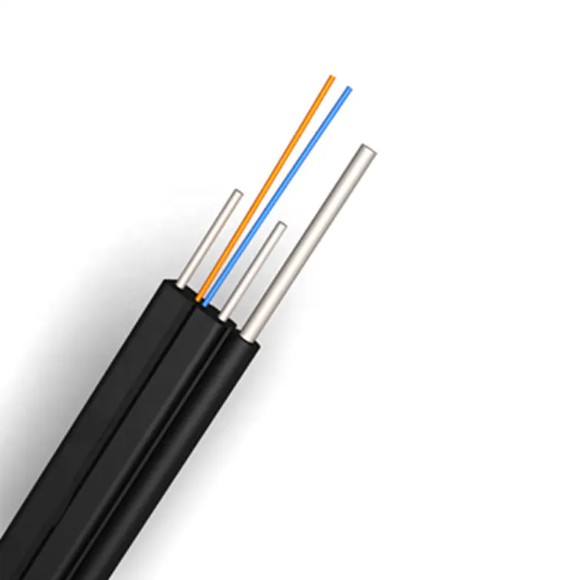

Типичная структура

Типичный оптоволоконный кабель обычно состоит из следующего:

Эта многослойная структура дает такие преимущества волоконно-оптическим кабелям, как высокая скорость, широкая полоса пропускания, низкое затухание, невосприимчивость к электромагнитным помехам и передача на большие расстояния.

Типы оптоволоконных кабелей

В зависимости от того, как свет распространяется по волокну, оптоволоконные кабели можно разделить на две основные категории:

Одномодовый оптоволоконный кабель (SMF)

Диаметр сердцевины волокна чрезвычайно мал (около 9 микрон), а свет распространяется в одной прямой моде, что приводит к минимальной дисперсии и искажениям. Это делает его пригодным для передачи на большие расстояния в десятки и даже сотни километров. Он обычно используется в магистральных телекоммуникационных сетях, городских сетях и подводных системах связи.

Многомодовый оптоволоконный кабель (MMF)

Сердцевина волокна толще (50 или 62,5 микрона), что позволяет свету распространяться по нескольким путям. Это делает его относительно недорогим и подходящим для передачи на короткие расстояния с высокой пропускной способностью, например, в центрах обработки данных, локальных сетях и прокладке кабелей внутри зданий. Однако из-за модовой дисперсии расстояние передачи и полоса пропускания ограничены по сравнению с одномодовым волокном.

Соединители оптоволоконных кабелей

Для подключения оптоволоконных кабелей к коммутаторам, маршрутизаторам или другим устройствам требуются специализированные оптоволоконные разъемы и адаптеры. Эти разъемы точно выравнивают концы волокон, обеспечивая плавную передачу оптического сигнала.

Соединители SC

Разъем SC (абонентский разъем) является одним из наиболее широко используемых оптоволоконных разъемов. Он имеет квадратный пластиковый корпус с защелкивающейся конструкцией, что упрощает установку и снятие. Его преимущества включают низкие вносимые потери, высокие обратные потери, а также стабильную и надежную работу.

Волоконно-оптические адаптеры SC

Оптоволоконный адаптер SC является ключевым компонентом для соединения двух разъемов SC. Обычно это квадратная пластиковая коробка с внутренней керамической втулкой, которая точно совмещает сердцевины волокон двух разъемов SC, обеспечивая оптическое соединение. Адаптеры доступны в симплексном (подключающем одно волокно) или дуплексном (подключающем два волокна) исполнении.

LC-разъем

Разъем LC (Lucent Connector) является предпочтительным выбором для кабельных сред с высокой плотностью размещения кабелей. Его компактный размер, составляющий половину размера разъема SC, позволяет разместить больше оптоволоконных разъемов на одном пространстве. Разъемы LC также имеют двухтактную защелкивающуюся конструкцию. Благодаря компактному дизайну и превосходным характеристикам они широко используются в средах с ограниченным пространством, таких как центры обработки данных и патч-панели.

Оптоволоконный адаптер LC

Оптоволоконный адаптер LC также компактен и используется для соединения двух разъемов LC. Обычно это дуплексная конструкция, обеспечивающая решение для подключения оптоволокна высокой плотности и значительно экономящая пространство в шкафу.

Разъем ФК

Разъем FC (Ferrule Connector) имеет резьбовое соединение. Пользователи поворачивают разъем, чтобы затянуть его, обеспечивая очень стабильное соединение даже в условиях вибрации или сильных ударов. Разъемы FC обычно встречаются в телекоммуникационном оборудовании, промышленных системах управления и прецизионных приборах.

Волоконно-оптический адаптер FC

В волоконно-оптическом адаптере FC также используется резьбовое соединение, обеспечивающее прочную соединительную платформу для разъема FC и гарантирующую стабильную передачу оптического сигнала даже в суровых условиях.

ST-разъем

Разъем ST (Straight Tip) представляет собой разъем с байонетным замком, по форме похожий на разъем BNC. Для фиксации требуется поворот, и когда-то он был очень популярным типом разъема в оптоволоконных сетях. Однако из-за большего размера и менее удобного механизма блокировки, чем разъемы SC и LC, разъемы ST постепенно выводятся из употребления в новых сетевых развертываниях, но их все еще можно найти в некотором старом оборудовании и сетях.

Оптоволоконный адаптер ST

Оптоволоконные адаптеры ST соединяют два разъема ST. Их конструкция с байонетным замком обеспечивает безопасное соединение и обычно используется в старом оборудовании локальных сетей.

Оптоволоконный кабель благодаря своим превосходным характеристикам стал незаменимым компонентом современных сетей связи. Планируете ли вы корпоративную сеть, строите центр обработки данных или просто интересуетесь коммуникационными технологиями, понимание различных типов, структур и методов подключения оптоволоконных кабелей поможет вам лучше понять и использовать эту мощную технологию, обеспечивающую прочную основу для нашей цифровой жизни.
