Все, что вам нужно знать о оптоволоконных кабелях

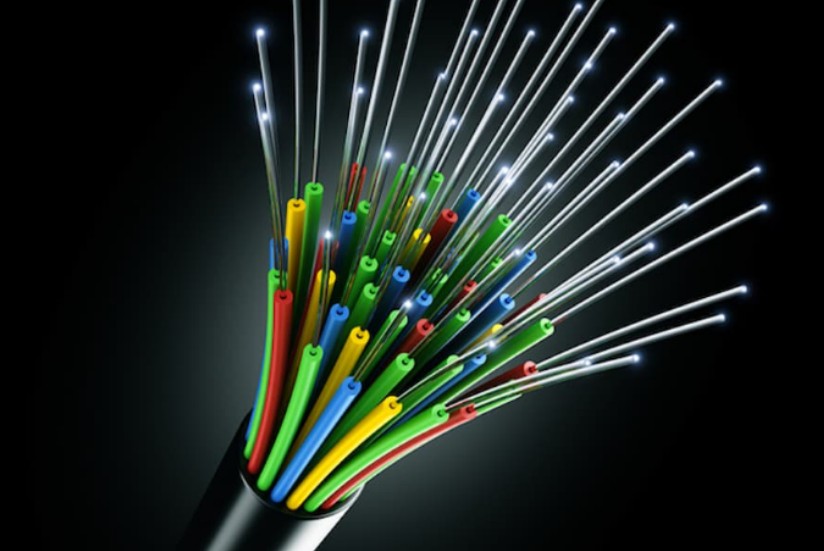

Что делает оптоволоконный кабель?
Оптоволоконный кабель — это среда связи, использующая световые волны для передачи информации по оптическим волокнам и широко используемая в современных системах связи. Он не только имеет значительные технические преимущества, но и показывает большую ценность в практическом применении. Ниже будет подробно рассмотрена роль оптоволоконных кабелей с различных аспектов.

1. Высокоскоростная передача данных
Одним из основных преимуществ оптоволоконных кабелей является чрезвычайно высокая скорость передачи данных. По сравнению с традиционными медными кабелями, оптоволоконные кабели используют оптические сигналы вместо электрических сигналов для передачи данных, поэтому они могут достигать полосы пропускания на уровне ГГц, что значительно превышает ограничения медных кабелей. Это означает, что по оптоволоконным кабелям можно одновременно передавать большой объем данных, например, приложения с высокой пропускной способностью, такие как HD-видео, потоковое видео 4K/8K, виртуальная реальность (VR), дополненная реальность (AR) и т. д.

Кроме того, скорость передачи данных по оптоволоконным кабелям близка к скорости света (около 3×10⁸ м/с), благодаря чему на передачу данных практически не влияют задержки, что очень подходит для сценариев приложений с чрезвычайно высокими требованиями к реальному времени, таких как онлайн-игры, телемедицина, финансовые операции и т. д.

2. Передача на большие расстояния
Еще одна примечательная особенность оптоволоконные кабели Их характеристики с низкими потерями. Поскольку потери при распространении оптических сигналов в оптических волокнах очень малы, их можно передавать на большие расстояния без частого усиления сигнала. Это делает оптоволоконные кабели очень подходящими для связи на большие расстояния, например, для подключения к магистральной сети между городами и странами.

Напротив, медные кабели обычно могут эффективно передаваться только в радиусе десятков километров из-за быстрого затухания сигнала, в то время как оптические волокна могут легко достигать расстояний передачи в сотни или даже тысячи километров, что значительно повышает эффективность связи и покрытие сети.

3. Антиэлектромагнитные помехи.
Важной особенностью волоконно-оптических кабелей является их способность противостоять электромагнитным помехам. Поскольку сами оптические волокна изготовлены из стекла и не проводят ток, на них не влияют электромагнитные поля, как на медные кабели. Это делает оптоволоконные кабели более стабильными и надежными в условиях сильных электромагнитных помех (например, вблизи высоковольтных энергетических объектов, промышленных систем управления, больниц и т. д.).

Эта особенность особенно важна для систем связи, требующих высокой надежности (например, военная связь, передача медицинских изображений, промышленная автоматизация и т. д.), обеспечивающих непрерывность и точность передачи данных.

4. Высокая безопасность
Физические свойства волоконно-оптических кабелей также дают им естественное преимущество в информационной безопасности. Поскольку оптическое волокно не проводит ток, а оптические сигналы нелегко перехватить внешними устройствами, волоконно-оптические кабели труднее поддаются незаконному перехвату или контролю, чем медные кабели. Это делает оптоволоконные кабели широко используемыми в таких чувствительных областях, как правительство, финансы и армия, для обеспечения безопасности передачи данных.

Кроме того, сигналы оптоволоконных кабелей невидимы, поэтому даже если кто-то попытается наблюдать внутреннюю часть оптоволокна невооруженным глазом, он не сможет получить передаваемый контент, что еще больше повышает его безопасность.

5. Широкий спектр применения.
Область применения оптоволоконные кабели очень широк и охватывает практически все современные области связи и информационных технологий. В частности, в том числе:

Сеть оператора связи: используется для построения национальной или региональной магистральной сети для обеспечения высокоскоростного доступа в Интернет.
Интернет-провайдер (ISP): Предоставляйте услуги оптоволокна до дома (FTTH) для домов и предприятий.
Кабельное телевидение (CATV): Используется для передачи видеосигналов высокой четкости.

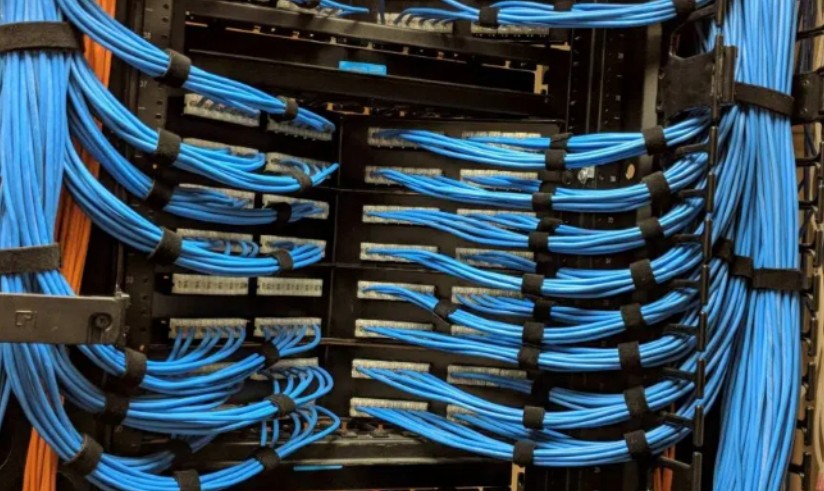

Дата-центр: Используется для подключения серверов, коммутаторов и устройств хранения данных для достижения высокоскоростного обмена данными.
Медицинская промышленность: Используется для удаленной диагностики, хирургического руководства и передачи медицинских изображений.
Промышленная автоматизация: Используется для высокоскоростной передачи данных и управления внутри завода.
Военные и оборонные: Используется для конфиденциальной связи и командных систем.
Транспорт и энергетика: Используется для связи в интеллектуальных сетях, мониторинга трафика и систем управления энергопотреблением.

6. Поддержка нескольких коммуникационных технологий.
Благодаря постоянному развитию технологий связи оптоволоконные кабели стали важной инфраструктурой для коммуникационных технологий следующего поколения (таких как 5G, 6G, Интернет вещей, квантовая связь и т. д.). Например:

Сеть 5G: Хотя 5G в основном опирается на беспроводную связь, в его транзитных и фронтальных сетях между базовыми станциями по-прежнему используется много оптоволоконных кабелей.

Интернет вещей (IoT): Оптоволоконный кабельs обеспечить гарантию высокоскоростной связи с малой задержкой между массивными устройствами.

Квантовая связь: Оптоволоконные кабели являются основой для реализации квантового распределения ключей (QKD), закладывая основу для развития будущего квантового Интернета.

Гибкость и масштабируемость оптоволоконных кабелей позволяют им адаптироваться к постоянному развитию будущих коммуникационных технологий.

7. Защита окружающей среды и энергосбережение.
Оптоволоконный кабельs также имеют определенные экологические преимущества во время производства и использования. Во-первых, сырьем для изготовления оптоволоконных кабелей в основном служат кварцевое стекло и пластиковые оболочки, а процесс их производства оказывает меньшее воздействие на окружающую среду, чем медные кабели. Во-вторых, характеристики оптоволоконных кабелей с низкими потерями означают, что во время передачи требуется меньше энергии, что снижает потребление энергии и выбросы углекислого газа.

Кроме того, более длительный срок службы оптоволоконных кабелей снижает частоту их замены, что также помогает экономить ресурсы и защищать окружающую среду в долгосрочной перспективе.

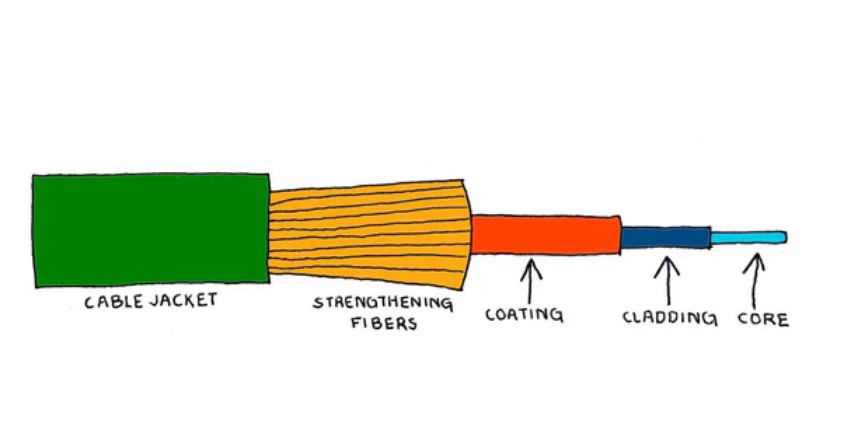

Из каких частей состоит конструкция оптоволоконного кабеля? Как эти детали влияют на его производительность?
Структура оптоволоконные кабели В основном включает в себя следующие части: жилу кабеля, элементы усиления и оболочку. Каждая из этих частей выполняет разные функции в оптоволоконных кабелях и оказывает важное влияние на характеристики оптоволоконных кабелей.

1. Сердечник кабеля
Сердечник кабеля является основной частью оптоволоконного кабеля и состоит из одного или нескольких оптических волокон. Само оптическое волокно состоит из сердцевины, оболочки и покрытия.

Сердцевина волокна: Это канал передачи светового сигнала, обычно изготовленный из стекла или пластика с высоким показателем преломления. Его диаметр определяет тип оптического волокна (одномодовое или многомодовое). Диаметр сердцевины одномодового оптического волокна небольшой (около 8,3–10 микрон) и подходит для передачи на большие расстояния; сердцевина многомодового оптического волокна больше (от 50 до 62,5 микрон) и подходит для приложений с высокой пропускной способностью на коротких расстояниях.

Облицовка: Материал с низким показателем преломления, окружающий сердечник, используется для ограничения оптического сигнала внутри сердечника по принципу полного внутреннего отражения, обеспечивая эффективную передачу оптического сигнала.

Покрытие: Обеспечивает механическую защиту, предотвращающую воздействие внешних напряжений или износа на сердечник и оболочку.

Структурная конструкция жилы кабеля напрямую влияет на характеристики передачи оптического волокна. Например, расположение оптических волокон в сердцевине кабеля (например, скрутка слоев, каркас, пучок трубок или лента) будет влиять на характеристики изгиба и устойчивость оптического волокна к боковому давлению.

2. Армирующие элементы
Армирующие элементы используются для повышения механической прочности волоконно-оптических кабелей, чтобы они могли противостоять внешним силам, таким как натяжение и боковое давление, во время установки и прокладки. Обычные армирующие материалы включают стальную проволоку, арамидную пряжу (кевлар) и пластик, армированный стекловолокном (FRP).

Центральный элемент усиления: Обычно располагается в центре жилы кабеля, чтобы выдерживать натяжение.

Периферийный усиливающий элемент: Расположен рядом с ножнами для повышения сопротивления сжатию и изгибу.

Выбор и расположение элементов армирования напрямую влияют на механические свойства волоконно-оптических кабелей. Например, в условиях сильных электромагнитных помех неметаллические армирующие элементы (такие как арамидная нить) позволяют избежать электромагнитных помех и повысить стабильность передачи сигнала.

3. Ножны
Оболочка — это внешний слой оптоволоконного кабеля, который используется для защиты внутренней структуры от внешней среды. Оболочка обычно состоит из внутренней и внешней оболочек.

Внутренняя оболочка: Обычно изготавливается из полиэтилена (ПЭ) или поливинилхлорида (ПВХ), используется для предотвращения попадания влаги и обеспечения предварительной механической защиты.

Внешняя оболочка: В зависимости от условий укладки можно выбирать различные материалы. Например, внешняя оболочка LAP из алюминиевой ленты и полиэтилена подходит для непосредственной прокладки в захоронении, а броня из стальной проволоки используется в сценах, требующих более высокой устойчивости к давлению.

Материал и конструкция оболочки оказывают важное влияние на коррозионную стойкость, термостойкость, огнестойкость и устойчивость к ультрафиолетовому излучению оптоволоконного кабеля. Например, некоторые материалы оболочки обладают хорошими огнезащитными свойствами и подходят для мест с высокими требованиями пожарной безопасности.

Влияние каждой части на производительность оптоволоконный кабель
Производительность передачи: Структура и материал жилы кабеля напрямую влияют на эффективность передачи оптического сигнала. Например, одномодовое волокно имеет сердечник меньшего размера и подходит для передачи на большие расстояния, тогда как многомодовое волокно имеет сердечник большего размера и подходит для приложений с высокой пропускной способностью на короткие расстояния.

Механические свойства: Конструкция армирующих элементов и оболочки определяет механические свойства оптоволоконного кабеля, такие как прочность на растяжение, сопротивление сжатию и сопротивление изгибу. Например, выбор элементов армирования повлияет на возможность применения оптоволоконного кабеля при воздушной прокладке, прямом захоронении или прокладке трубопровода.

Экологическая адаптивность: Материал и структура оболочки определяют долговечность оптоволоконного кабеля в различных средах. Например, некоторые материалы оболочки обладают хорошей коррозионной стойкостью и устойчивостью к ультрафиолетовому излучению, что позволяет использовать их на открытом воздухе или в суровых условиях.

Удобство установки: Структурная конструкция жилы кабеля (например, многослойная скрученная, каркасная) и расположение армирующих элементов будут влиять на сложность монтажа и гибкость оптоволоконного кабеля. Например, многослойную скрученную структуру легко сгибать и прокладывать проводами, а каркасная структура больше подходит для проводки высокой плотности.

Структурная конструкция оптоволоконного кабеля является ключом к его эксплуатационным характеристикам. Сердечник кабеля, элементы усиления и оболочка имеют разные функции и вместе определяют характеристики передачи, механические свойства и адаптируемость оптоволоконного кабеля к окружающей среде. Правильно выбрав и спроектировав эти детали, можно гарантировать, что оптоволоконные кабели смогут обеспечить эффективную и стабильную передачу данных в различных сценариях применения.

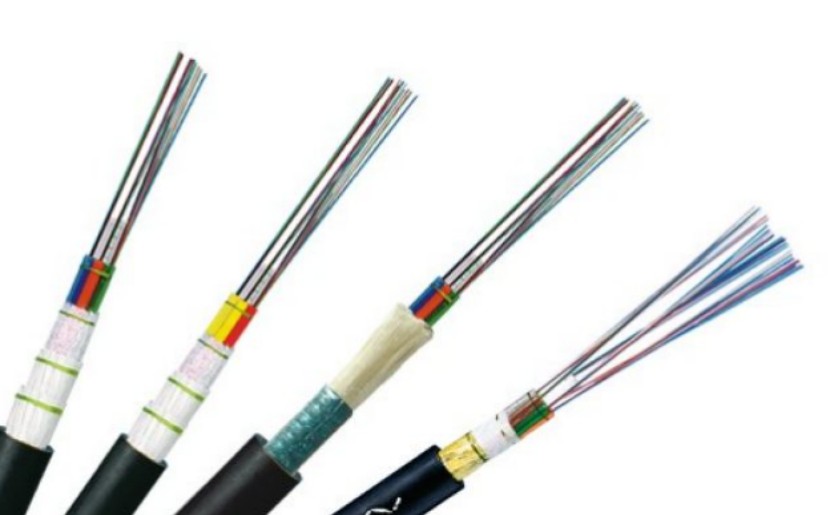

Как выбрать оптоволоконный кабель для конкретной среды? Например, какой тип следует использовать для надземной, подземной или внутренней установки?
Выбор оптоволоконного кабеля для конкретной среды должен определяться с учетом среды установки, сценария применения и конкретных потребностей. Ниже приведены рекомендации по выбору оптоволоконного кабеля для различных условий установки (например, над головой, под землей или внутри помещения):

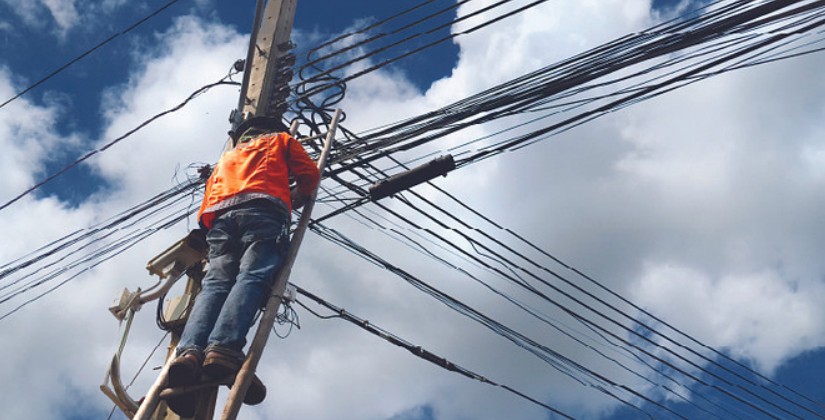

1. Накладная установка
Верхняя установка обычно используется на открытом воздухе, особенно в случаях, когда необходимо использовать существующие опоры или башни. Этот метод установки подходит для дальней связи между сельской местностью и городом, а также для сценариев, требующих высокого положения установки.

Рекомендуемый тип: самонесущий оптический кабель (например, ADSS, OPGW).

Особенности:
ADSS (цельнодиэлектрический самонесущий кабель): неметаллический самонесущий оптический кабель, подходящий для подвесной прокладки, обладающий хорошей устойчивостью к ветру, льду и ультрафиолетовому излучению.

OPGW (композитный заземляющий провод из оптического волокна): композитный заземляющий провод из оптического волокна, обычно используемый для линий электропередачи с функциями передачи энергии и связи.

При выборе оптоволоконного кабеля для конкретной среды необходимо сделать разумную конфигурацию, основанную на реальном сценарии применения и потребностях. Для подвесной установки рекомендуется использовать самонесущие оптические кабели (например, ADSS или OPGW). Преимущество заключается в том, что они могут в полной мере использовать ресурсы существующих линий электропередачи или вышек связи без необходимости строительства дополнительных опорных конструкций, что позволяет сэкономить затраты и время на строительство.

Такие оптические кабели обладают хорошей устойчивостью к ветру, льду и ультрафиолетовому излучению и подходят для связи на большие расстояния с высокой пропускной способностью, особенно для быстрого развертывания в сельской местности или между городами.

2. Подземная установка
Подземная установка подходит для случаев, когда требуется скрытая проводка, например, в центре города, между зданиями или в местах, где необходимо избегать внешних помех. Методы подземной прокладки включают прокладку трубопровода, прямое заглубление и строительство микротраншей.

Рекомендуемые типы:
Прокладка трубопровода: Используйте оптические кабели типа GYTS или GYTA, подходящие для прокладки труб.
Прямая прокладка в земле: используйте оптические кабели типа GYTA53, подходящие для непосредственного закапывания в почву.
Прокладка в микротраншеях: подходит для неглубокой подземной прокладки, чтобы уменьшить воздействие на наземную конструкцию.

Особенности:
Бронированные оптические кабели: такие как GYTS, GYTA и т. д. имеют слой металлической брони, обеспечивающий дополнительную механическую защиту.
Водонепроницаемость: подземные оптические кабели обычно имеют водонепроницаемую конструкцию, предотвращающую проникновение влаги.

При подземной прокладке армированные оптические кабели (такие как GYTS, GYTA и т. д.) обладают лучшими возможностями физической защиты и могут эффективно противостоять давлению почвы, влажной эрозии и внешним физическим повреждениям. Они подходят для сценариев, требующих высокой надежности и долгосрочной стабильности для обеспечения непрерывности и безопасности услуг связи.

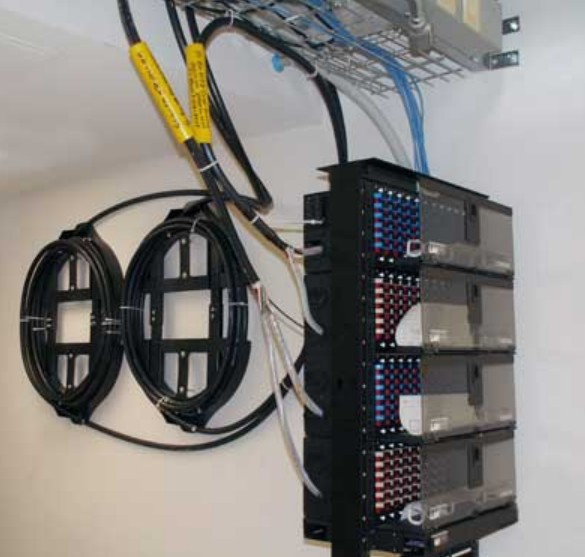

3. Внутренняя установка
Внутренняя установка подходит для проводки внутри зданий, таких как центры обработки данных, офисы, дома и т. д. Внутренние оптические кабели обычно не должны выдерживать экстремальные условия окружающей среды, но должны соответствовать требованиям безопасности, таким как противопожарная безопасность и огнестойкость.

Рекомендуемые типы:
Небронированные мягкие оптические кабели: такие как GJYXFCH, GJXFH и т. д., подходящие для вертикальной и горизонтальной проводки внутри помещений.
Мягкие оптические кабели со спиральной броней: такие как GJYXFA-50, подходят для помещений, защищенных от укусов крыс.

Особенности:
Хорошая гибкость: легко прокладывать провода в узких пространствах.
Огнестойкая конструкция: соответствует стандартам безопасности внутри помещений, чтобы предотвратить распространение огня.

При установке внутри помещений небронированные или легкие мягкие оптические кабели (такие как GJYXFCH, GJXFH и т. д.) просты в установке и подходят для быстрого развертывания. Они подходят для коротких расстояний и высокой плотности проводки, особенно для офисов, центров обработки данных и других сценариев, требующих высокой эффективности и гибкости проводки.

4. Выберите тип оптоволокна.
При выборе оптоволоконные кабели Также необходимо учитывать тип оптоволокна (одномодовое или многомодовое):

Одномодовое волокно (SMF): Подходит для дальней связи с высокой пропускной способностью, такой как FTTH, соединение центров обработки данных и т. д.

Многомодовое волокно (MMF): Подходит для коротких расстояний и средней пропускной способности, таких как локальные сети, внутренняя проводка зданий и т. д.

5. Другие соображения
Факторы окружающей среды: включая температуру, влажность, ультрафиолетовое излучение, химическую коррозию и т. д., необходимо выбирать оптические кабели с соответствующими уровнями защиты.

Способ установки: Различные методы прокладки (например, подвесной, трубопроводный, непосредственный заглубление) влияют на выбор оптических кабелей, поэтому соответствующую конструкцию необходимо выбирать в соответствии с реальными условиями.

Стоимость и обслуживание: Верхняя установка обходится дешевле, но обслуживание относительно сложное; подземная установка имеет более высокую стоимость, но обслуживание более удобно.

На что следует обратить внимание при монтаже оптоволоконных кабелей?
Установка оптоволоконных кабелей требует внимания к множеству аспектов, чтобы обеспечить их производительность и безопасность. Ниже приведены подробные меры предосторожности:

Избегайте чрезмерного растяжения и сгибания: Сердечник оптоволоконного кабеля изготовлен из стекла и относительно хрупкий, поэтому в процессе установки избегайте прямого вытягивания самого волокна, а тяните только те части, которые обладают силой (например, арамидной нитью или стержнями из стекловолокна). В то же время избегайте превышения минимального радиуса изгиба кабеля, чтобы не повредить волокно.

Правильно обращайтесь с концом волокна: Перед установкой конец волокна следует обработать соответствующими инструментами и методами, чтобы обеспечить его гладкость и плоскостность и избежать потери сигнала, вызванной неровными концами.

Используйте соответствующие смазочные материалы: При установке оптических кабелей в кабелепроводах следует использовать смазочные материалы, совместимые с материалом защитной оболочки оптического кабеля, чтобы уменьшить растягивающие нагрузки и предотвратить повреждение оптического волокна из-за трения.

Избегайте перекручивания и пересечения: Во время установки следует избегать скручивания и перекрещивания оптоволоконного кабеля, особенно при скатывании с катушки, а также следует избегать скручивания оптического волокна из-за вращения.

Резервная маржа: После прокладки оптического кабеля следует оставить соответствующий запас, чтобы предотвратить слишком сильное натяжение оптического кабеля и обеспечить достаточное рабочее пространство при необходимости сращивания.

Условия окружающей среды: Среда установки должна соответствовать рабочим требованиям оптоволоконного оборудования и избегать экстремальных температур и влажности, чтобы не повлиять на производительность и срок службы оптического волокна.

Меры предосторожности: При прокладке оптических кабелей на большой площади рекомендуется носить очки с функцией фильтрации инфракрасного излучения, чтобы предотвратить повреждение глаз прямым взглядом лазера в оптоволокне.

Тестирование и приемка: После завершения установки следует провести проверку длины оптического кабеля, потерь, соединения узлов и другие испытания с использованием такого оборудования, как тестеры оптических кабелей и рефлектометр, а результаты следует записать и сравнить с проектными требованиями.

Маркировка и идентификация: Оптические кабели и их соединения должны иметь идентификационные маркировки с указанием номера, модели и технических характеристик оптического кабеля и т. д. для удобства обслуживания и управления.

Профессиональная работа: Установка оптоволоконные кабели должны выполняться опытными специалистами для обеспечения правильной работы и оптимальной производительности.

Соблюдая эти меры предосторожности, вы сможете обеспечить эффективную и бесперебойную работу волоконно-оптических кабелей, снизить затраты на техническое обслуживание и продлить срок их службы.

Каков срок службы и требования к техническому обслуживанию оптоволоконных кабелей?
Срок службы и требования к техническому обслуживанию оптоволоконных кабелей являются ключевыми факторами, гарантирующими их долгосрочную стабильную работу. Срок службы оптоволоконных кабелей обычно составляет от 20 до 30 лет или даже дольше, в зависимости от качества производства, условий установки и практики технического обслуживания. Для продления срока службы оптоволоконных кабелей необходимо соблюдать следующие требования по техническому обслуживанию и меры предосторожности:

Избегайте чрезмерного растяжения и сгибания: Сердечник оптоволоконного кабеля изготовлен из стекла и относительно хрупкий, поэтому в процессе установки избегайте прямого вытягивания самого волокна и тяните только те части, которые обладают силой (например, арамидной нитью или стержнями из стекловолокна). В то же время избегайте превышения минимального радиуса изгиба кабеля, чтобы не повредить волокно.

Правильно обращайтесь с концом волокна: Перед установкой конец волокна следует обработать соответствующими инструментами и методами, чтобы обеспечить его гладкость и плоскостность и избежать потери сигнала, вызванной неровными концами.

Используйте соответствующие смазочные материалы: При установке оптических кабелей в кабелепроводах следует использовать смазочные материалы, совместимые с материалом защитной оболочки оптического кабеля, чтобы уменьшить растягивающие нагрузки и предотвратить повреждение оптического волокна из-за трения.

Избегайте перекручивания и пересечения: Во время установки следует избегать скручивания и перекрещивания оптоволоконного кабеля, особенно при скатывании с катушки, а также следует избегать вращения, вызывающего перекручивание оптического волокна.

Резервная маржа: После прокладки оптического кабеля следует оставить соответствующий запас, чтобы предотвратить слишком сильное натяжение оптического кабеля и обеспечить достаточное рабочее пространство при необходимости сращивания.

Условия окружающей среды: Среда установки должна соответствовать рабочим требованиям оптоволоконного оборудования и избегать экстремальных температур и влажности, чтобы не повлиять на производительность и срок службы оптического волокна.

Меры предосторожности: При прокладке оптических кабелей на большой площади рекомендуется носить очки с функцией фильтрации инфракрасного излучения, чтобы предотвратить повреждение глаз прямым взглядом лазера в оптическом волокне.

Тестирование и приемка: После завершения установки следует провести проверку длины оптического кабеля, потерь, соединения узлов и другие испытания с использованием такого оборудования, как тестеры оптических кабелей и рефлектометр, а результаты следует записать и сравнить с проектными требованиями.

Маркировка и идентификация: Оптические кабели и их соединения должны иметь идентификационные знаки, а также номера, модели и характеристики оптических кабелей должны быть указаны для удобства обслуживания и управления.

Работа профессионалов: Установка optical fiber cables should be carried out by experienced technicians to ensure correct operation and optimal performance.

Соблюдение этих требований к техническому обслуживанию обеспечивает эффективную и бесперебойную работу оптоволоконные кабели могут быть обеспечены, затраты на техническое обслуживание могут быть уменьшены, а срок службы может быть продлен.
