Как выбрать оптоволоконный кабель?

При выборе Волоконно-оптический кабель , основной вывод: тип кабеля должен соответствовать условиям применения (внутри или вне помещения), расстоянию передачи и требованиям к полосе пропускания. Для нужд на большие расстояния и с высокой пропускной способностью (например, связь между зданиями) Одномодовое волокно (ОС2) это первый выбор; для экономичных соединений на короткие расстояния в центрах обработки данных, Многомодовое волокно (OM3/OM4) это лучшее решение. Кроме того, материал внешней оболочки (например, ОФНР или LSZH) должен соответствовать местным правилам пожарной безопасности.

Определите расстояние передачи: одномодовый и многомодовый

Первый шаг в выборе Волоконно-оптический кабель заключается в определении дальности передачи. Оптические волокна в основном делятся на две категории со значительными различиями по физическим характеристикам и стоимости.

• Одномодовое волокно (SMF): Имеет чрезвычайно малый диаметр сердцевины (около 9 микрон), позволяющий распространяться только одному световому лучу. Он подходит для передачи на большие расстояния до 10 км и даже дальше. Общий стандарт – это OS2 .

• Многомодовое волокно (MMF): Имеет больший диаметр сердцевины (50 или 62,5 микрон), что позволяет одновременно распространять несколько световых сигналов. Он подходит для коротких расстояний в пределах 550 метров, например, для внутренних сетей предприятия или серверных помещений.

  Метрика производительности	Одномодовый (OS2)	Многомодовый (OM3/OM4)
  Источник света	Лазер	Светодиод или VCSEL
  Типичное расстояние	До 10км - 40км	300–550 м (зависит от скорости)
  Стоимость прокладки кабеля	Кабель дешевый, трансиверы дорогие.	Кабель немного дороже, трансиверы дешевые
  Пропускная способность	Почти неограниченно	Уменьшается с расстоянием

Адаптация к среде применения: классы внутреннего, наружного применения и огнестойкости

Долговечность Волоконно-оптический кабель зависит от конструкции внешней оболочки. Вы не можете использовать стандартный патч-корд для использования в помещении в суровых условиях окружающей среды.

Внутренний оптоволоконный кабель

Основное внимание уделяется гибкости и огнестойкости. Обычно используется конструкция с плотным буфером для облегчения снятия изоляции и подключения.

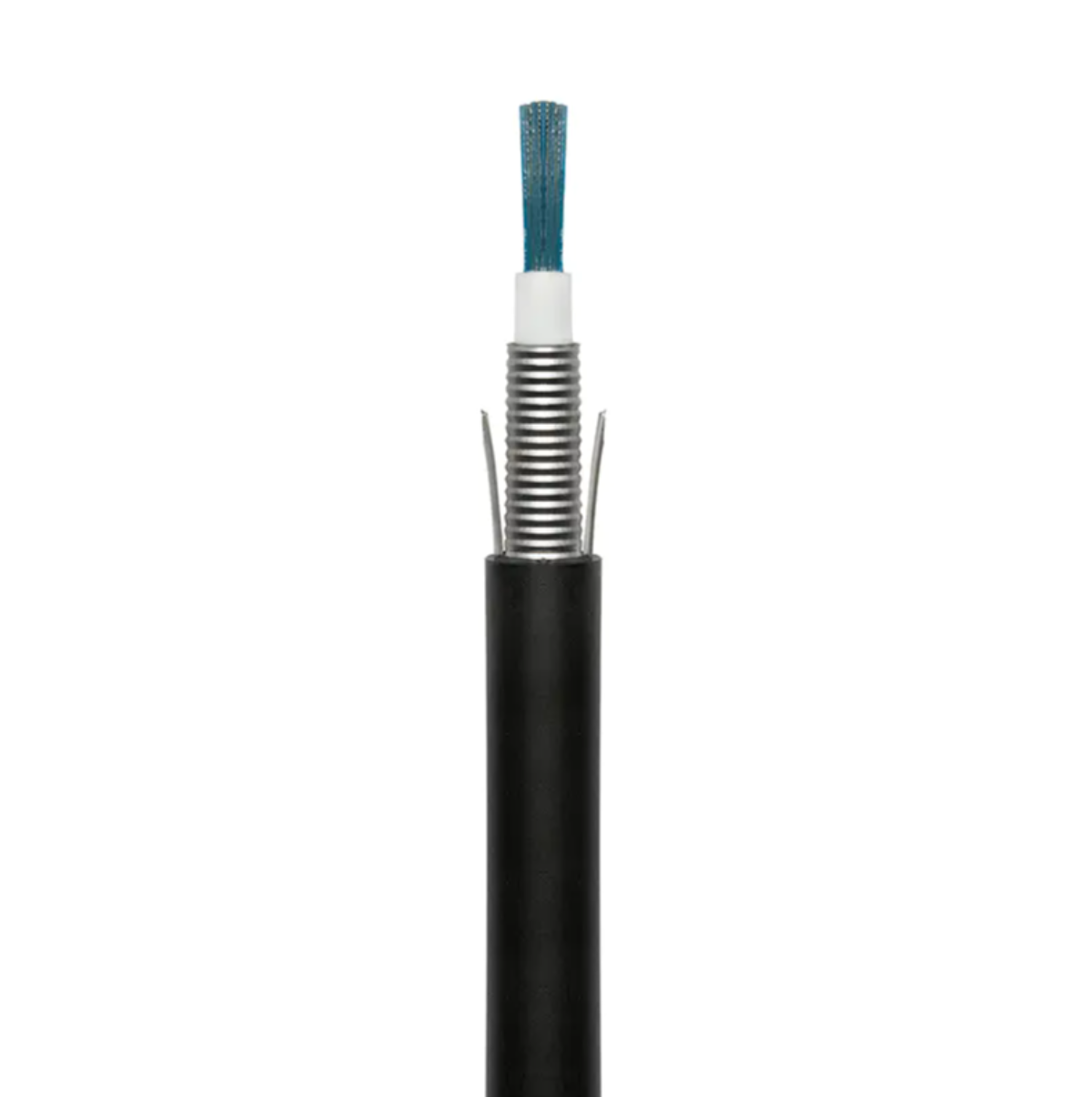

Наружный оптоволоконный кабель

Требует водонепроницаемости, устойчивости к ультрафиолетовому излучению и защиты от грызунов. Обычно использует скрученная конструкция со свободной трубкой наполнен водоблокирующим гелем.

Универсальный тип для использования внутри и снаружи помещений

Сочетает в себе двойные характеристики, часто используется в сценариях, когда волокно подводится снаружи в здание без необходимости промежуточного сращивания.

Пример: При электромонтаже вертикальных шахт (Riser) в высотных зданиях, OFNR необходимо использовать номинальные кабели; если это пространство пленума (Plenum), ОФНП необходимо использовать кабели с более высокой огнестойкостью, чтобы исключить выделение большого количества токсичного дыма в случае пожара.

Учитывайте требования к количеству ядер и будущее расширение

Количество ядер Волоконно-оптический кабель определяет его параллельную вычислительную мощность. При планировании следует не только удовлетворить текущие потребности, но и зарезервировать 20% - 30% избыточность.

• Дуплекс: Самая распространенная конфигурация: одна для отправки, другая для приема.

• Многоволоконный магистральный канал: Общие спецификации включают 12-ядерные, 24-ядерные и даже 144-ядерные процессоры. В системах с предварительной заделкой MTP/MPO высокой плотности 12- или 24-жильные волокна являются основой для построения сетей 40G или 100G.

Соответствуйте типам разъемов и механическим характеристикам

Обеспечить Волоконно-оптический кабель выбранное вами совместимо с существующим сетевым оборудованием.

• Интерфейс разъема: Общие типы включают ЛК (миниатюрный интерфейс, распространен в дата-центрах), СК (часто используется в сетях доступа оператора связи) и СТ (используется в устаревшем оборудовании или промышленном мониторинге).

• Предел прочности: Если волокно необходимо протянуть через длинные кабелепроводы, необходимо проверить его максимально допустимое натяжение (обычно в Ньютонах, Н).

Рекомендации по балансированию затрат и производительности

При фактических закупках многие люди сталкиваются с проблемой стоимости. Пожалуйста, обратитесь к следующим предложениям:

1. Короткое расстояние (<300 м) и ограниченный бюджет: Выберите многомодовое волокно OM3/OM4. Хотя сам кабель немного дороже, соответствующие оптические модули (SFP) примерно на 30–50 % дешевле одномодовых модулей.
2. Соображения о дальних расстояниях и перспективах: Прямо лежала одномодовая ОС2. Несмотря на более высокие первоначальные инвестиции в оборудование, оно поддерживает плавный переход на 400G или даже более высокие скорости в будущем.
