Как установить быстрый оптоволоконный разъем LC?

2026-01-03

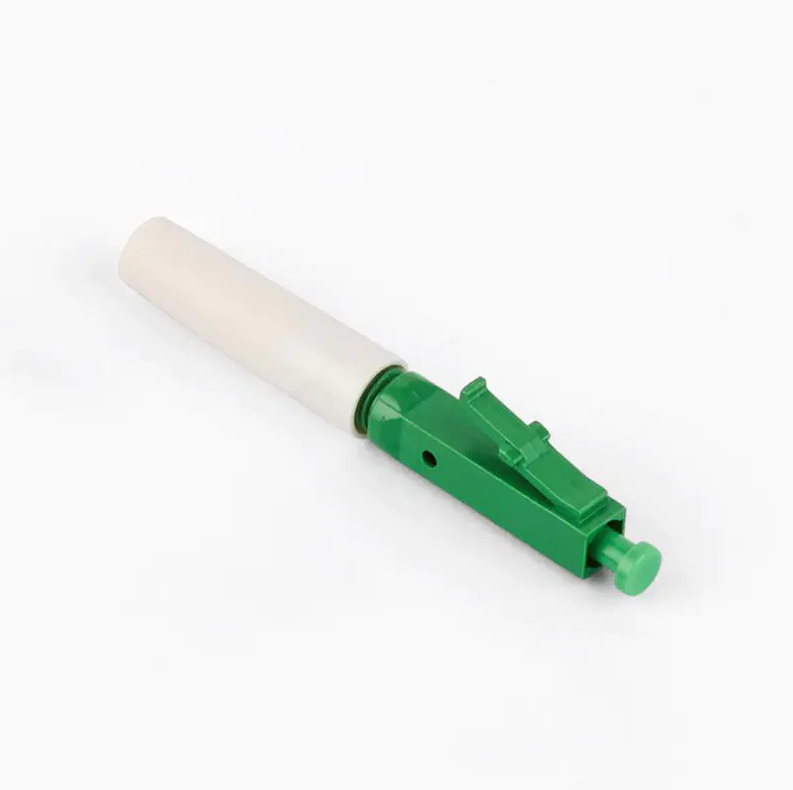

В современных волоконно-оптических сетевых кабелях быстрый оптоволоконный разъем LC стал основным компонентом FTTH (оптоволокно до дома) и строительства центров обработки данных благодаря своему небольшому размеру, низким потерям и простоте эксплуатации. Он позволяет выполнять холодное соединение на месте с помощью простых инструментов, устраняя необходимость в сложном оборудовании для сварки и значительно повышая эффективность строительства.

I. Подготовка: необходимые инструменты и материалы.

Перед началом установки убедитесь, что у вас есть следующие профессиональные инструменты, гарантирующие качество соединения:

Компоненты быстродействующего оптоволоконного соединителя LC
Клещи для зачистки оптоволокна (клещи Миллера)
Устройство для зачистки оптоволокна
Высокоточный скалыватель оптоволокна
Безворсовые салфетки и спирт высокой чистоты.
Визуальный дефектоскоп (красная световая ручка)

II. Этапы установки быстрого оптоволоконного соединителя LC

1. Вставьте хвостовую крышку

Сначала заранее вставьте хвостовик оптоволоконного соединителя LC в волокно. Это самый простой шаг, о котором можно забыть; если вы попытаетесь установить его после обработки волокна, вам придется повторить процесс.

2. Снимите покрытие с волокна.

Используйте плоскогубцы для снятия изоляции, чтобы снять внешнюю оболочку и внутреннее покрытие волокна. Обычно рекомендуется длина зачистки 40-50 мм. Во время этого процесса применяйте равномерное давление, чтобы не повредить поверхность стекловолокна.

3. Очистите волокно

Очистите оголенное волокно безворсовой салфеткой, смоченной спиртом. Этот шаг имеет решающее значение, поскольку любые мельчайшие частицы пыли увеличивают вносимые потери оптоволоконного разъема.

4. Расколите волокно

Поместите очищенное волокно в приспособление для зачистки длины и сколите его в соответствии со спецификациями, требуемыми для быстрого оптоволоконного разъема LC (обычно требуется длина оголенного волокна 10–12 мм). Используйте высокоточный скалыватель, чтобы обеспечить ровную торцевую поверхность.

5. Вставьте и зафиксируйте

Аккуратно вставьте подготовленное волокно в корпус разъема. Когда вы наблюдаете небольшой изгиб («микроизгиб») волокна внутри разъема, это указывает на то, что волокно полностью соприкоснулось с предварительно встроенной сердцевиной волокна. В этот момент нажмите фиксирующий переключатель, чтобы закрепить волокно, и затяните хвостовик.

6. Тестирование производительности

После установки рекомендуется провести предварительную проверку с помощью красной световой ручки. Если на разъеме нет очевидной утечки света, это указывает на успешное холодное соединение.

III. Советы по повышению производительности оптоволоконных быстрых соединителей LC

Чтобы обеспечить долговременную стабильность оптоволоконной сети, при использовании следует учитывать следующее: Быстроразъемные оптоволоконные соединители LC :

Торцевая защита: Перед вставкой не допускайте соприкосновения торца волокна с каким-либо предметом.

Чистая окружающая среда: Работайте в среде, свободной от пыли, насколько это возможно, чтобы избежать загрязнения окружающей среды, влияющего на передачу сигнала.

Повторное использование: Хотя большинство Быстроразъемные оптоволоконные соединители LC поддерживают несколько соединений, частая разборка и сборка увеличивают потери. По возможности рекомендуется выполнить подключение за один раз.

Освоение правильного способа установки Быстроразъемные оптоволоконные соединители LC может не только снизить затраты на строительство, но и эффективно гарантировать стабильность пропускной способности сети. С популяризацией технологии оптоволоконной связи это эффективное решение для холодной сварки становится основным направлением в отрасли.
