Волоконно-оптическая распределительная коробка (FDB) является важным устройством в волоконно-оптических сетях связи. Он обеспечивает безопасную централизованную точку управления оптическими кабелями, входящими в здания или пользовательские терминалы. Будь то крупномасштабные промышленные проекты, центры обработки данных или решения «оптоволокно до дома» (FTTH), правильное использование FDB имеет решающее значение для обеспечения стабильной передачи оптического сигнала и повышения эффективности обслуживания сети.
Ключевые функции и структура оптоволоконной распределительной коробки

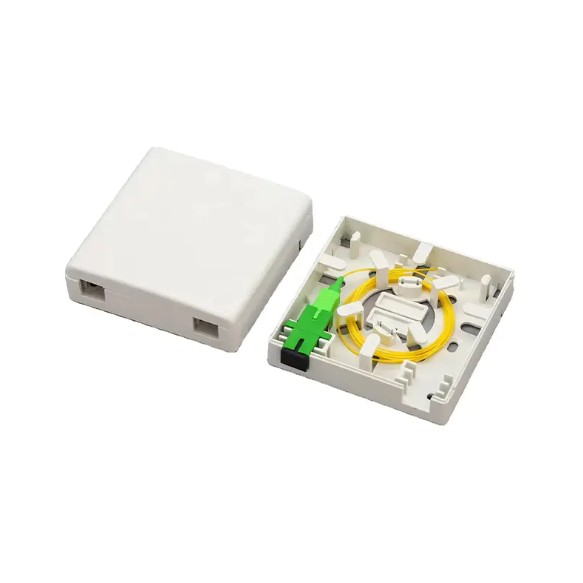

Основные функции А. оптоволоконные патч-панели предназначены для закрепления, защиты, сращивания, заделки и распределения оптических кабелей. Обычно он состоит из коробчатого корпуса, внутренней панели разъемов для оптоволокна, лотка для сращивания, устройства хранения оптоволокна и кабельных фиксаторов. Понимание этих компонентов будет способствовать лучшей эксплуатации и техническому обслуживанию:
- Кабельный ввод и крепление: Защищает оптические кабели от механических повреждений при вводе в распределительную коробку и фиксирует их от перемещения.
- Сращивание и хранение волокон: Обеспечивает чистую и безопасную зону для сращивания волокон. Сращенные волокна затем сматываются и хранятся в лотке для сращивания для защиты волоконных соединителей.
- Коммутация и подключение оптоволокна: Подключите сращенные оптоволоконные жилы к патч-кордам с помощью адаптеров (таких как кабели SC и LC) для подключения к внешнему оптоволоконному оборудованию (например, оптоволоконным коммутаторам и трансиверам). Вот что значит «патч».
Шаги по правильному использованию оптоволоконного патч-бокса
1. Установка и фиксация
Оптоволоконную патч-бокс следует устанавливать в сухом, чистом и легкодоступном месте, например, в помещении связи, аппаратной или на стене коридора.
- Выбор сайта: Убедитесь, что температура и влажность окружающей среды соответствуют требованиям к оборудованию, а также оставьте достаточно места для работы и будущего расширения.
- Обеспечение: Закрепите патч-бокс на стене или стойке с помощью крепежных элементов, например дюбелей. Держите коробку прямо.
2. Ввод кабеля и его крепление.
- Зачистка: При необходимости зачистите оптоволоконный кабель, оставив необходимую длину для входа в зону сращивания.
- Безопасно: Используйте кабельные зажимы или кабельные стяжки, чтобы закрепить армированную сердцевину и внешнюю оболочку оптоволоконного кабеля внутри корпуса, чтобы выдержать натяжение и защитить оптическое волокно от напряжения.
3. Сращивание и намотка волокон.
- Подготовка сердцевины волокна: Подготовьте оголенную сердцевину оптического кабеля и оголенную сердцевину косички. Один конец косички содержит оголенное волокно для сращивания; другой конец содержит разъем для подключения к панели.
- Сращивание: Используйте сварочный аппарат для сварки волокон, чтобы выполнить точное соединение и минимизировать потери при сварке.
- Хранение и защита: Защитите место соединения термоусадочной трубкой и аккуратно сверните его в лоток для сращивания. Радиус изгиба волокна при намотке не должен быть меньше минимального значения, указанного производителем волокна, обычно не менее 40 мм, чтобы предотвратить увеличение потерь волокна.
4. Проводка и подключение
- Сращивание: Вставьте разъем (например, разъем SC) на сращенном оптоволокне в адаптер на оптоволоконной патч-панели.
- Подключение патч-корда: Используйте оптоволоконные патч-корды для подключения адаптера на панели к внешнему коммуникационному оборудованию. Убедитесь, что модель патч-корда соответствует типу адаптера.
Советы по управлению для оптимизации использования оптоволоконных патч-панелей
Эффективный оптоволоконные патч-панели управление может значительно снизить частоту сбоев в сети и затраты на ее обслуживание.
- Четкая маркировка: Четко промаркируйте каждое волокно, порт и патч-корд, указав его начальную и конечную точку, а также назначение (например, «восходящая линия связи» или «пользовательский доступ»).
- Кабельное управление: Используйте кабельные стяжки или кабельные зажимы, чтобы аккуратно связать оптоволоконные патч-корды и волокна, хранящиеся внутри корпуса, чтобы избежать перекрестных связей и запутывания, а также обеспечить плавный поток воздуха.
- Регулярный осмотр: Регулярно проверяйте внутреннюю часть патч-панели, чтобы убедиться, что на ней нет пыли и влаги, а также что все соединения безопасны и надежны. При необходимости используйте измеритель оптической мощности для проверки мощности оптического сигнала.
Оптоволоконные патч-панели служат мостом, соединяющим оптические кабельные линии и терминальное оборудование. Качество их использования и управления напрямую определяет производительность всей оптоволоконной сети связи. Благодаря стандартизированным процессам установки и усовершенствованному управлению можно максимизировать надежность и эффективность передачи данных оптоволоконной сети, предоставляя пользователям стабильную и высокоскоростную передачу данных.
