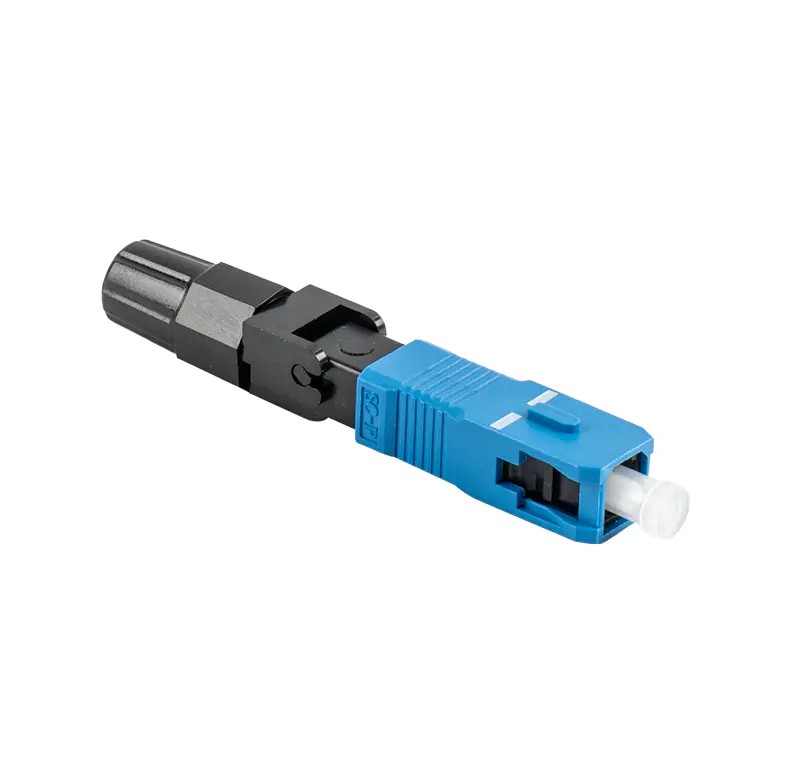

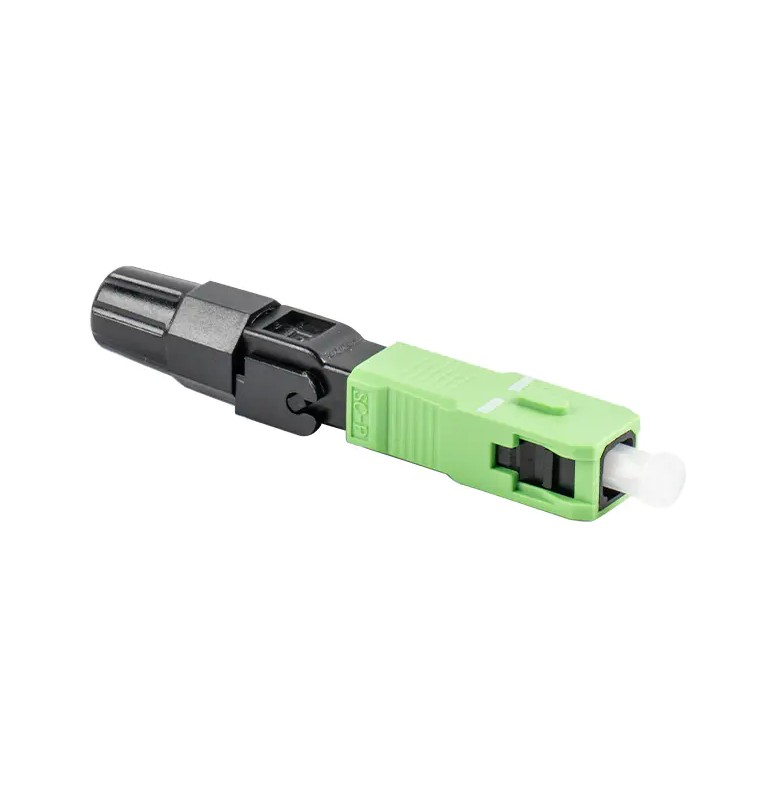

Быстродействующий оптоволоконный соединитель серии SC представляет собой оптоволоконный соединитель, который механически обеспечивает быстрое соединение волокон и предназначен для сращивания оптоволоконных кабелей в полевых условиях. Обычно он оснащен предварительно отполированной цангой и механизмом механического сращивания, позволяющим быстро и надежно сращивать волокна.
Разъем SC, разработанный японской корпорацией NTT, представляет собой оптоволоконный разъем прямоугольной оболочки, используемый для съемных соединений между волокнами. Его базовая конструкция состоит из наконечника и соединительной втулки, размеры которых такие же, как у разъема FC, но в механизме крепления используется механизм вилки и защелки, что исключает необходимость вращения.
SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Importance of Fiber Optic Connectors in Modern Communication Networks
Оптоволоконные разъемы являются важным компонентом современных сетей связи. Они соединяют, защищают и защищают оптические волокна в волоконно-оптических системах связи, закладывая основу для высокоскоростной передачи данных с высокой пропускной способностью и на большие расстояния. С быстрым развитием информационных технологий область применения оптоволоконных разъемов продолжает расширяться, а их значение растет.
1. Основная роль подключения и защиты оптоволокна
primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Поддержка спроса на высокоскоростную передачу данных
С развитием новых технологий, таких как 5G, Интернет вещей (IoT), облачные вычисления и искусственный интеллект, растет спрос на скорость передачи данных и пропускную способность. Являясь основным компонентом волоконно-оптических систем связи, оптоволоконные разъемы должны обладать высокой пропускной способностью, низкой задержкой и высокой надежностью. Например, в быстродействующем волоконно-оптическом разъеме серии SC используется механическое сваривание, что исключает необходимость использования тепла или клея для обеспечения быстрого и надежного соединения волокон. Они идеально подходят для сценариев высокоскоростного доступа, таких как FTTH (оптоволокно до дома).
3. Адаптируется к различным сценариям применения.
Оптоволоконные разъемы широко используются в различных средах сетей связи, включая, помимо прочего:
Центры обработки данных и корпоративные сети. В центрах обработки данных оптоволоконные разъемы используются для высокоскоростной передачи данных между серверами, коммутаторами, маршрутизаторами и другими устройствами и являются ключом к созданию высокопроизводительной сетевой архитектуры.
Телекоммуникационные сети. В магистральных и городских сетях оптоволоконные разъемы соединяют оптические кабели, оптическое терминальное оборудование и оборудование оптической передачи, обеспечивая основу для высокопроизводительной связи на большие расстояния.
Оптоволокно до дома (FTTH). При домашнем широкополосном доступе оптоволоконные разъемы подключают оптические кабели к пользовательскому терминальному оборудованию, играя решающую роль в обеспечении гигабитного и даже 10G-доступа.
Системы наблюдения и безопасности. В видеонаблюдении, управлении дорожным движением, мониторинге электропитания и других областях оптоволоконные разъемы используются для построения сетей передачи видео высокой четкости в реальном времени.
Промышленная автоматизация и интеллектуальное производство. В промышленном управлении, робототехнике, интеллектуальных заводах и других областях оптоволоконные разъемы используются для создания высоконадежных промышленных сетей Ethernet и систем управления в реальном времени.
4. Повышение надежности и ремонтопригодности систем связи.
design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Содействие непрерывному развитию коммуникационных технологий.
continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Соответствие международным стандартам и отраслевым спецификациям.
Для обеспечения совместимости и совместимости волоконно-оптических разъемов был установлен ряд соответствующих международных стандартов, таких как TIA/EIA-604-3, IEC 61754 и GB/T 17650. Эти стандарты четко определяют размеры, характеристики и методы тестирования волоконно-оптических разъемов, обеспечивая совместимость продуктов разных производителей и способствуя здоровому развитию отрасли волоконно-оптической связи.
Сравнение разъемов SC с разъемами других типов (такими как LC, FC и ST)
Разъемы SC существенно отличаются от разъемов других типов (таких как LC, FC и ST) с точки зрения структуры, производительности и сценариев применения. Ниже приводится подробное сравнение:
1. Структура и внешний вид
Разъемы SC: Корпус прямоугольной формы, вставной и имеет защелкивающуюся конструкцию. Они относительно большие, примерно 28 мм в длину и 15 мм в ширину, обычно синего или серого цвета.
Разъемы LC: разъем LC меньше разъемов SC и представляет собой компактный прямоугольник длиной примерно 15 мм и шириной 8 мм, обычно желтого цвета. Используя механизм защелки модульного разъема (RJ), разъем LC подключается аналогично разъему SC, но он более компактен.
Разъемы FC: круглые на вид, с резьбовым соединением, диаметром примерно 12 мм и длиной 30 мм, обычно зеленого цвета.
Разъемы ST: круглые по внешнему виду, с привинчивающимся механизмом крепления и полуповоротным запирающим механизмом, подходят для многомодовых волоконно-оптических систем.
2. Эксплуатационные характеристики
Разъем SC: обеспечивает отличную взаимозаменяемость и повторяемость: вносимые потери не превышают 0,3 дБ, а обратные потери превышают 40 дБ, что делает его пригодным для частого подключения и отключения.
Разъем LC: Компактный, с вносимыми потерями в пределах 0,25 дБ и обратными потерями более 55 дБ. Его вставное соединение по принципу «тяни-толкай» экономит место и подходит для сред с высокой плотностью прокладки кабелей.
Разъем FC: обеспечивает безопасное резьбовое соединение с вносимыми потерями около 0,2 дБ и обратными потерями более 50 дБ, что делает его подходящим для сред, требующих высокой стабильности.
Разъем ST: легко устанавливается, но легко снимается, подходит для низкоскоростных сред передачи, таких как сети кампусов и сети зданий.
3. Сценарии применения
Разъем SC: широко используется при построении сетей операторов связи, сетей кабельного телевидения и корпоративных кампусных сетей, таких как сети доступа FTTB и FTTH, для подключения оптических модемов, сплиттеров и другого оборудования.
Разъем LC: подходит для подключения серверов и коммутаторов в центрах обработки данных, а также для подключения портов оптоволоконных распределительных шкафов. Он подходит для сценариев с высокой плотностью прокладки кабелей, например, для нужд оптоволоконных кабелей в расширяющихся центрах обработки данных.
Разъемы FC: используются для подключения магистральных линий связи на большие расстояния и основного оборудования в компьютерных залах, обеспечивая стабильную передачу оптического сигнала, например, в междугородных волоконно-оптических сетях передачи данных на большие расстояния и основного коммутационного оборудования в крупных центрах обработки данных.
Разъемы ST: обычно используются в оптоволоконных патч-панелях, их недостаток заключается в том, что они склонны к поломке, повреждению точек подключения и влиянию на качество оптоволоконной связи.
4. Преимущества и недостатки
Разъемы SC: преимущества включают простоту эксплуатации, низкую цену, простоту подключения и отключения, минимальные колебания вносимых потерь, высокую прочность на сжатие и высокую плотность установки; К недостаткам можно отнести легкость отсоединения.
Разъемы LC: к преимуществам относятся небольшой размер, возможность прокладки кабелей высокой плотности, а также простота подключения и отключения методом «тяни-толкай»; К недостаткам относятся сложный производственный процесс и потенциально более высокая стоимость.
Разъемы FC. К преимуществам относятся надежное соединение и хорошая пылезащита, подходящие для применений, требующих более плотных соединений; К недостаткам можно отнести относительно сложный процесс установки.
Разъемы ST: преимущества включают простоту установки и пригодность для низкоскоростной передачи данных; К недостаткам относятся простота отсоединения и непригодность для прокладки кабелей высокой плотности.
