Как выбрать муфту для сращивания оптоволокна?

Выбор подходящей муфты для сращивания оптоволокна сводится к следующему: четыре основных фактора: среда установки, конфигурация кабельного ввода, количество волокон и метод герметизации. . Сделайте это правильно, и вы получите затвор, который защитит места соединений в течение 20 лет. Если вы сделаете это неправильно, попадание влаги или механическая неисправность могут вывести из строя весь сегмент сети. В этом руководстве каждый фактор разбивается на конкретные данные, которые помогут вам сделать правильный выбор.

Что такое Закрытие сращивания оптоволокна и почему выбор имеет значение?

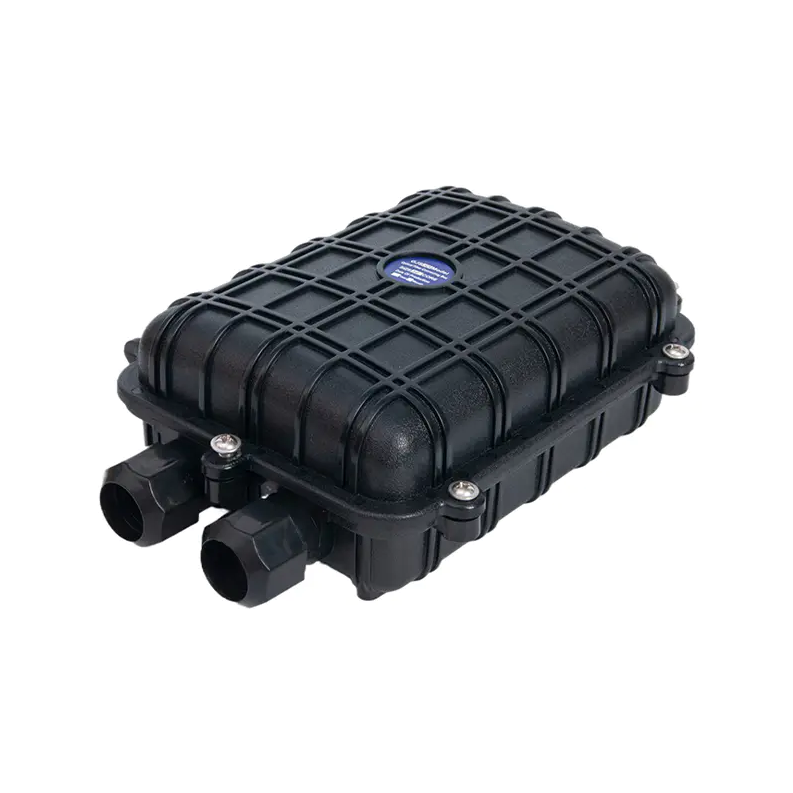

Муфта для сращивания оптоволокна (FOSC) представляет собой герметичный корпус, защищающий места сращивания волокон от воздействия окружающей среды — влаги, пыли, УФ-излучения, перепадов температуры и механических воздействий. Они используются в кабельных соединениях, точках ответвления и местах окончания как в воздушных, так и в подземных волоконно-оптических сетях.

Несоответствующее замыкание является одной из наиболее частых причин сбоя оптоволоконной сети в полевых условиях. Например, использование купольного затвора со степенью защиты IP67 в неоднократно затапливаемом подземном хранилище, для которого требуется минимальный уровень IP68 при погружении на глубину 1 метр на 24 часа, может привести к полному отказу соединения в течение 6–18 месяцев. Правильная спецификация предотвращает дорогостоящее повторное соединение и простой сети.

Шаг 1. Определите среду установки

Окружающая среда является единственным и наиболее важным критерием выбора. Он определяет требуемый класс защиты (IP), марку материала и форм-фактор крышки.

Воздушные установки

Воздушные затворы монтируются на опорах или прикрепляются к несущему проводу. Им нужно выстоять Воздействие ультрафиолета, ветровая нагрузка и циклическое изменение температуры от -40°C до 70°C. . Ищите корпуса из поликарбоната или АБС-пластика, устойчивого к УФ-излучению, и степень защиты не менее IP55. Горизонтальные (стыковые) затворы являются стандартным выбором для антенн из-за простоты их установки и повторного входа.

Под землей / прямое захоронение

Затворы прямого монтажа должны быть водонепроницаемость не ниже IP68 — обычно рассчитан на погружение на глубину 1–3 метра на 24–72 часа в зависимости от состояния почвы. Здесь широко используются крышки купольного типа с гелевой или термоусадочной запайкой. Избегайте запирания только крышками на болтах; Повторный вход без повреждения пломбы имеет решающее значение для будущего технического обслуживания.

Подземные хранилища и люки

Люки и лазы представляют собой самую суровую среду. Эти помещения могут неоднократно затопляться, накапливать газы и подвергать затворы активности грызунов. Укажите Затворы класса IP68 с механическим уплотнением. (компрессионные прокладки или ленты из нержавеющей стали), а не системы на основе геля, которые могут разрушаться при повторяющихся циклах заливания.

Внутренние/строительные стояки

Внутренние затворы в стояках кабелепроводов или в аппаратных требуют более низкой степени защиты (часто достаточно IP20 или IP44), но могут требовать соответствия стандартам огнестойкости, таким как UL 94 V-0 или IEC 60332. Здесь типичны компактные линейные затворы или затворы на лотках.

Шаг 2 – Выберите правильный тип закрытия

Муфты для сращивания оптоволокна выпускаются в трех основных форм-факторах. Каждый из них подходит для разных сценариев развертывания:

Купольные затворы используйте конструкцию «основание-купол», герметизированную стяжной гайкой или зажимным кольцом. Они обеспечивают отличную гидроизоляцию IP68 и хорошо работают в средах с высокой влажностью. Недостаток: доступ к внутренним компонентам требует отвинчивания купола, что может быть затруднительно в закрытых хранилищах.

Горизонтальные (стыковые) затворы имеют цилиндрическую оболочку, которая разделяется по длине, что обеспечивает быстрый и легкий доступ к лотку для сращивания. Это делает их предпочтительными для использования в воздухе, когда технические специалисты работают на столбах в условиях ограниченного времени и пространства.

Линейные затворы позволяют кабелям проходить прямо через оба конца, что делает их идеальными для кабельных соединений в середине пролета в системах воздуховодов или стояках зданий. Обычно они имеют самую компактную площадь.

Шаг 3. Определите количество волокон и емкость лотка для сращивания.

Всегда выбирайте размер застежки для как минимум на 25–50 % больше волокон, чем необходимо в настоящее время . Расширение сети является обычным явлением, и повторное открытие скрытого затвора для замены более крупного блока является дорогостоящим и разрушительным.

Ключевые показатели мощности, которые необходимо проверить:

• Количество лотков для сращивания: Каждый стандартный лоток вмещает 12–24 соединения (сварные или механические). Для точки сращивания 48 волокон требуется минимум 2–4 лотка.
• Кабельные порты: Подсчитайте количество входящих и выходящих кабелей. Точка разветвления с 1 фидером и 4 распределительными кабелями требует как минимум 5 портов. Большинство купольных затворов имеют 3–6 портов; горизонтальных затворов может быть 8 и более.
• Высота штабелирования лотков: Особенно в купольных закрытиях высота стопки внутренних лотков ограничивает количество вмещаемых лотков — обычно 6–12 лотков в стандартном купольном блоке.

Для точек распределения FTTH (оптоволокно до дома) типичны замыкания, рассчитанные на 48–96 волокон с 4–6 портами. Для магистральных или фидерных кабелей чаще встречается емкость 144–576 волокон с 8–12 портами.

Шаг 4 – Оцените метод герметизации

Система герметизации определяет как уровень защиты от проникновения, так и легкость повторного открытия затвора в будущем. Три основных метода:

Гель-герметик

Гелевая (или смазочная) герметизация заполняет отверстия для ввода кабеля полутвердым составом, который соответствует кабелям неправильной формы. Он обеспечивает надежную работу по стандарту IP68 и прост в установке. Однако со временем гель может высохнуть или притянуть к себе мусор, а его повторный вход требует очистки, что увеличивает время обслуживания. Лучше всего подходит для постоянное развертывание или развертывание с низким уровнем повторного входа .

Механическое/компрессионное уплотнение

Компрессионные прокладки и резиновые втулки герметизируют кабельные порты при затягивании винтами или зажимными кольцами. Это позволяет повторный вход без инструментов или с минимальными усилиями и не оставлять следов. Они идеально подходят для хранилищ и люков, доступ к затвору которых возможен несколько раз в год. Степень защиты до IP68 при правильной установке.

Термоусадочное уплотнение

На кабельные вводы с помощью термофена наклеивается термоусадочная трубка с клеевой прокладкой. После нанесения он создает постоянное, высоконадежное уплотнение. Компромисс заключается в том, что повторный вход требует разрезания термоусадочной трубки , что делает его пригодным только для точек соединения, которые редко (если вообще когда-либо) будут повторно использоваться. Часто используется для подводных лодок или критически важных инфраструктур, где долговременная герметичность является главным приоритетом.

Шаг 5. Проверьте совместимость кабеля и диаметр входа.

Не все затворы подходят для всех типов кабелей. Перед покупкой проверьте следующее:

• Диапазон наружных диаметров кабеля: Большинство затворов допускают кабели диаметром от 5 до 25 мм, но некоторые купольные затворы поддерживают только кабели диаметром до 16 мм. Бронированные кабели часто имеют больший диаметр и требуют специальных комплектов портов.
• Тип кабеля: Плоские ответвительные кабели, круглые кабели со свободной трубкой и ленточные кабели имеют разные требования к вводу. Убедитесь, что затвор поддерживает вашу конкретную геометрию кабеля.
• Крепление силового элемента: Бронированные или самонесущие кабели требуют анкеров силовых элементов внутри затвора, чтобы предотвратить попадание напряжения в лотки для сращивания. Убедитесь, что затвор имеет совместимое крепежное оборудование.

Шаг 6 – Проверка соответствия стандартам

Надежные затворы проверяются на соответствие международно признанным стандартам. При оценке продукта обращайте внимание на соответствие:

К закрытому списку соответствия IP68 без ссылки на методологию тестирования IEC 60529 следует относиться с осторожностью. Всегда запрашивайте сторонние отчеты об испытаниях от поставщиков для критически важных развертываний.

Распространенные ошибки, которых следует избегать при выборе затвора для сращивания волокна

• Недооценка роста волокон: Затвор, размер которого точно соответствует сегодняшнему количеству волокон, потребует дорогостоящей замены по мере увеличения пропускной способности. Всегда планируйте запас по высоте не менее 50%.
• Игнорирование частоты повторных входов: Если доступ к точке сращивания будет осуществляться ежеквартально для технического обслуживания или установки новых соединений, использование термоусадочного затвора нецелесообразно. Сопоставьте метод уплотнения с вашей эксплуатационной моделью.
• Выбор IP67 для затопленных хранилищ: IP67 обеспечивает 30-минутное погружение на глубину 1 метр. Многие подземные хранилища подвергаются продолжительным наводнениям, выходящим далеко за рамки этого. Степень защиты IP68 с определенными показателями глубины и продолжительности в этих условиях не подлежит обсуждению.
• Обзор управления радиусом изгиба: Волоконные кабели имеют минимальный радиус изгиба (обычно 20× диаметра кабеля для установки и 10× для длительного использования). Затворы с неподходящими внутренними направляющими приводят к потерям на микроизгибах и возможному выходу из строя волокна.
• Пропуск комплектов полевой герметизации: Для многих затворов требуются комплекты герметизации неиспользуемых портов, устанавливаемые на месте. Если оставить порты открытыми (даже с ограничениями), это может со временем поставить под угрозу рейтинг IP в суровых условиях.

Контрольный список быстрого выбора

Используйте этот контрольный список, прежде чем завершить закрытие сращивания оптоволокна покупка:

1. Подтвердите место установки: на воздушной подушке, в подземном воздуховоде, в земле, в хранилище или в помещении.
2. Определите требуемый класс защиты IP: IP55 (воздушная установка) / IP67 (периодическое погружение) / IP68 (длительное погружение в воду)
3. Подсчитайте общее количество волокон сегодня и добавьте 50% на рост — выберите застежку, соответствующую или превышающую это число.
4. Подсчитайте необходимые кабельные вводы (порты), включая запасные части для будущих кабелей.
5. Измерьте внешний диаметр кабеля и убедитесь в совместимости с набором портов затвора.
6. Выберите тип герметизации: гелевый (постоянный), механический/компрессионный (частый повторный ввод) или термоусадочный (очень постоянный).
7. Проверьте соответствие IEC 60529 и соответствующим региональным стандартам (GR-771, EN 50411).
8. Убедитесь, что внутренние направляющие радиуса изгиба соответствуют спецификациям вашего кабеля.
9. Убедитесь, что в комплект входят анкеры силовых элементов для армированных или самонесущих кабелей.
10. Запросите сторонние отчеты об испытаниях для определения степени защиты IP и экологических характеристик
