В чем разница между патч-кордами OM3 и OM4?

Ключевое различие между патч-кордами ОМ3 и ОМ4 заключается в полосе пропускания и расстоянии передачи: OM4 предлагает эффективную модальную полосу пропускания (EMB) 4700 МГц·км — что более чем в два раза превышает 2000 МГц·км у OM3 — и поддерживает 100 г Ethernet на расстоянии более 150 метров по сравнению со всего лишь 100 метрами для OM3. Оба типа многомодовых волокон имеют одинаковую структуру сердцевины/оболочки 50/125 мкм, но в OM4 используется более совершенный процесс производства волокна, что делает его предпочтительным выбором для центров обработки данных с высокой плотностью и сетевых сред с интенсивным использованием полосы пропускания.

Патч-корд OM3 и OM4 : Основные технические характеристики

Понимание технических различий между OM3 и OM4 является основой для принятия правильного решения по прокладке кабеля. В таблице ниже приведены наиболее важные параметры.

Почему OM4 предлагает большую пропускную способность и больший охват?

Преимущество в производительности OM4 обусловлено более точным градиентным профилем преломления в сердцевине волокна. Этот более жесткий производственный допуск уменьшает задержку дифференциальной моды (DMD), а это означает, что световые импульсы меньше распространяются по мере прохождения, что напрямую приводит к более высокой модальной полосе пропускания и меньшим искажениям сигнала на больших расстояниях.

В практическом плане:

• OM3 предоставляет EMB 2000 МГц·км , достаточно для приложений 10G и 40G на умеренных расстояниях;
• OM4 достигает 4700 МГц·км — в 2,35 раза выше — обеспечивает надежную передачу 100G с использованием параллельной оптики, такой как трансиверы QSFP и QSFP28;
• На скоростях 40G и 100G OM4 обеспечивает дополнительные 50 метров радиуса действия по сравнению с OM3, что важно при планировке больших центров обработки данных.

Эта разница особенно заметна в сочетании с источниками света VCSEL (лазер с вертикальной резонацией), которые очень чувствительны к модальной полосе пропускания волокна, которое они используют.

Как определить Патч-корд OM3 и OM4s Визуально

Правильная идентификация патч-кордов OM3 и OM4 в полевых условиях предотвращает дорогостоящие несоответствия. Эти два типа можно отличить по цвету оболочки и маркировке.

Цвет куртки

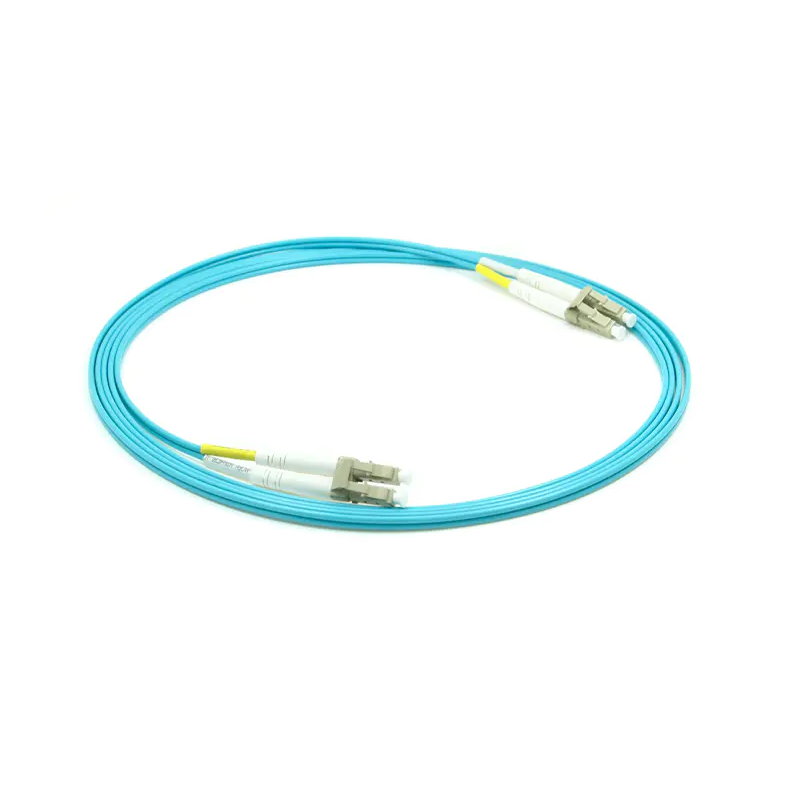

• OM3: Аква (светло-сине-зеленый) — стандартный цвет по TIA-568;
• OM4: Эрика Вайолет (светло-фиолетовый) — рекомендовано МЭК 60793-2-10; однако в некоторых кабелях OM4 также используются оболочки Aqua, поэтому сам по себе цвет не всегда является определяющим.

Маркировка и печатная маркировка

Патч-корды с хорошей репутацией будут иметь надпись «OM3» или «OM4» непосредственно на оболочке или наконечнике разъема, часто сопровождаемую «50/125» или обозначением полосы пропускания, например «OM4 4700». Всегда проверяйте напечатанную маркировку. вместо того, чтобы полагаться исключительно на цвет куртки, особенно при закупках из нескольких источников.

Можно ли использовать патч-корды OM3 и OM4 одновременно?

Физически да — оба типа используют одинаковые размеры 50/125 мкм, поэтому их разъемы полностью совместимы и могут быть соединены вместе . Однако их смешивание в одном канале снижает производительность сегмента волокна с более низким рейтингом (принцип самого слабого канала).

Например, в ссылке 40G:

• Канал полностью OM4 поддерживает до 150 метров ;
• Смешение сегментов OM3 и OM4 уменьшает эффективное максимальное расстояние до Предел OM3 на 100 метров ;
• Частое смешивание также может привести к дополнительным вносимым потерям из-за несоответствия мод в точке соединения, увеличивая частоту битовых ошибок.

В качестве наилучшей практики используйте одинаковый сорт волокна для каждого отдельного канала . Это особенно критично при скорости 100G и выше, где любую потерю маржи канала связи становится гораздо труднее допустить.

Максимальное расстояние передачи в зависимости от скорости сети

Когда выбирать OM3 и когда выбирать OM4

Правильный выбор зависит от ваших текущих требований к скорости, длины кабелей и плана обновления.

Выбирайте OM3, когда:

• Ваша сеть работает на 10G с пробегами до 300 метров ;
• Вы управляете сетью малого и среднего предприятия или локальной сетью кампуса с короткими расстояниями между стойками;
• В ближайшем будущем нет предсказуемой необходимости перехода за пределы 40G;
• Вы заменяете патч-корды в существующей инфраструктуре OM3, чтобы обеспечить согласованность.

Выбирайте OM4, когда:

• Вы развертываете Каналы 40G, 100G или выше при пробегах приближающихся или превышающих 100 метров;
• Вы строите или расширяете крупный центр обработки данных с высокоплотной архитектурой типа Spine-Leaf;
• Дорожная карта вашей инфраструктуры включает переход на 400G в течение следующих 5–10 лет;
• Вы используете параллельную оптику (интерфейсы МПО/МТП) для структурированной магистральной кабельной системы.

Стоит отметить, что для 400G и выше В отрасли все чаще используется широкополосное многомодовое волокно OM5, которое поддерживает мультиплексирование с разделением коротких волн (SWDM) для значительного увеличения пропускной способности канала. Тем не менее, OM4 остается практически оптимальным вариантом для текущих развертываний 100G.

Типы разъемов и их влияние на производительность OM3/OM4

Независимо от того, выберете ли вы OM3 или OM4, тип разъема и качество конечной поверхности одинаково важны для общей производительности соединения. К распространенным разъемам многомодовых оптоволоконных патч-кордов относятся:

• ЖК Дуплекс : наиболее широко используемый тип трансиверов SFP/SFP/QSFP в приложениях от 1G до 100G; компактный форм-фактор;
• СК Дуплекс : Распространено в традиционных корпоративных сетях и сетях хранения данных;
• MPO/MTP : используется для параллельной передачи 40G/100G/400G, объединяя 8, 12 или 24 волокна в один разъем, что необходимо для прокладки магистральных кабелей центров обработки данных с высокой плотностью;
• СТ : байонетный разъем все еще встречается в устаревшем сетевом оборудовании.

Для совершенствования стиля в многомодовых патч-кордах обычно используются ПК (физический контакт) или UPC (ультрафизический контакт) торцевой поверхности, с типичными вносимыми потерями ≤ 0,3 дБ. Избегайте подключения многомодовых разъемов UPC к разъемам APC (угловой физический контакт) — разница углов в 8° приводит к значительному обратному отражению и потере сигнала, даже если они физически могут сопрягаться.

Обратная совместимость и долгосрочная инвестиционная ценность

OM4 полностью обратно совместим с оборудованием OM3. Патч-корд OM4 можно подключить непосредственно к любому порту или трансиверу, изначально предназначенному для OM3, без каких-либо физических конфликтов. Это означает, что обновление до OM4 не требует замены существующего оборудования.

С точки зрения совокупной стоимости владения внедрение OM4 в новых установках обеспечивает более длительный срок службы:

• Когда сеть 10G позднее будет обновлена до 100G, Кабели OM4 могут оставаться на месте без повторного вытягивания волокна;
• Длина трасс OM3, приближающаяся к 100-метровой границе при скорости 100G, оставляет мало места для будущего расширения, что потенциально может привести к дорогостоящему проекту замены кабеля;
• Для центров обработки данных, планирующих постоянный рост мощности в течение 5–10 лет, OM4 является более экономически обоснованным долгосрочным выбором.

Резюме: OM3 или OM4 — что выбрать?

Решение сводится к трем простым критериям:

• Если ваша текущая скорость 10G и длина кабеля менее 300 метров. , OM3 полностью соответствует вашим потребностям;
• Если вы бежите 40G или 100G, или расстояния превышают 100 метров , OM4 – правильный выбор;
• Для новые сборки центров обработки данных или любая сеть с четким путем обновления , развертывание OM4 с самого начала позволяет избежать будущих затрат на замену кабелей.

Фундаментальное различие между OM3 и OM4 заключается не в их физической структуре (оба представляют собой многомодовое волокно с градиентным преломлением 50/125 мкм), а в точности изготовления и достижимой полосе пропускания. OM4 — это повышение производительности по сравнению с OM3, а не замена другой технологии. При правильном применении оба варианта являются надежными, соответствующими стандартам многомодовыми волоконно-оптическими решениями.
