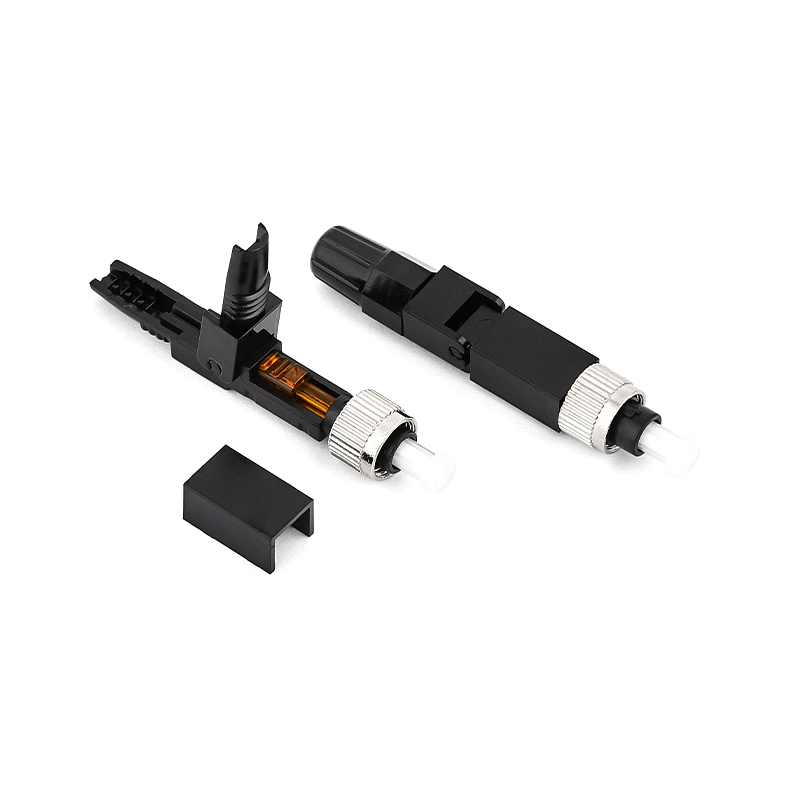

Оптоволоконный разъем серии FC Fast

1. Каковы основные концепции и основные компоненты Быстродействующий оптоволоконный соединитель серии FC ?
Разъем FC (разъем с наконечником) — это широко используемый активный оптоволоконный разъем, основным компонентом которого является прецизионная керамическая втулка. В центре наконечника имеется заранее изготовленное микроотверстие для точной фиксации оголенной сердцевины волокна.
Корпус разъема обычно имеет металлическую резьбовую конструкцию, которая фиксируется с адаптером при вращении и обладает превосходной механической стабильностью и способностью многократного подключения и отключения.
Торцевая поверхность разъема должна быть тщательно отполирована (обычный PC/UPC/APC), чтобы обеспечить минимальные потери оптического сигнала и минимальное обратное отражение во время стыковки. Торцевая поверхность APC имеет скос под углом 8 градусов, что значительно снижает обратные потери, особенно для систем, чувствительных к отражению.
Основная функция — обеспечить быстрое, с низкими потерями и высоконадежное физическое соединение между двумя оптическими волокнами или между оптическим волокном и портом устройства, которое составляет неотъемлемую часть полного оптического канала.

2. Каковы ключевые показатели эффективности разъемов FC и техническая основа достижения качественного соединения?
Вносимые потери (IL) и обратные потери (RL) являются основными показателями для измерения характеристик разъема. Для высококачественных разъемов FC требуется значение IL ниже 0,3 дБ, а для значений RL обычно требуется UPC>50 дБ, APC>60 дБ или даже выше. Для этого необходимо, чтобы концентричность наконечника, радиус кривизны торца и точность выравнивания волокна контролировались на микронном уровне.
Геометрическая точность, твердость и износостойкость прецизионного керамического наконечника (в основном изготовленного из оксида циркония) являются основой для обеспечения долговременного стабильного соединения. Внутренний диаметр наконечника и диаметр оболочки волокна должны точно соответствовать друг другу, чтобы обеспечить точное расположение волокна в отверстии.
Высокопроизводительная пружинная конструкция обеспечивает стабильное осевое давление, гарантируя плотный физический контакт разъема в адаптере. Прочность, коррозионная стойкость и долговременная механическая стабильность материала корпуса напрямую влияют на надежность разъема в различных средах.
Точный контроль геометрических параметров торцевой поверхности (радиус кривизны, смещение вершин, высота волокна) и сверхгладкий процесс полировки являются физической основой для достижения низких вносимых потерь и сверхвысоких обратных потерь.

3. Каковы типичные сценарии применения и критерии выбора разъемов серии FC в оптоволоконных сетях?
Разъемы FC широко используются в фиксированных точках подключения с высокими требованиями к надежности, таких как магистральные оптические кабельные линии, основное оборудование аппаратной (например, OLT, передающее оборудование, усилители) и порты испытательных приборов, благодаря их высокой прочности и отличной виброустойчивости, обеспечиваемой их структурой с металлической резьбой.
Тип FC-APC является предпочтительным интерфейсом подключения для оптических узлов кабельного телевидения, аналоговых систем радиочастотной передачи и высокоточных испытательных сред благодаря своим чрезвычайно низким характеристикам обратных потерь, которые могут эффективно подавлять влияние отраженных сигналов на производительность системы.
В внутренней проводке оптоволокна до дома (FTTH) и управлении оптоволоконными распределительными шкафами высокой плотности (ODF/DDF) в центрах обработки данных разъемы FC занимают важное место благодаря своей надежности и продуманным процессам установки и обслуживания. При выборе необходимо всесторонне учитывать такие факторы, как тип интерфейса (UPC/APC), среда применения (внутри/наружно) и ожидаемое количество раз подключения и отключения.

4. Как компания Ningbo Goshining Communication Technology Co., Ltd. обеспечивает высокое качество и надежность своих быстрых оптоволоконных соединителей серии FC?
Строгие производственные стандарты обеспечивают стабильную работу: компания Ningbo Goshining Communication придерживается внутренних производственных стандартов, которые превосходят общие отраслевые спецификации, и выполняет основные процессы, такие как прецизионный выбор керамических наконечников, прецизионная резка, полировка на наноуровне и полная проверка трехмерным интерферометром. Каждая партия продукции должна пройти строгие тесты на вносимые потери, обратные потери, взаимозаменяемость, повторяемость, вибрацию и адаптацию к окружающей среде (цикл температуры и влажности), чтобы гарантировать, что производительность заводской продукции стабильна и надежна, соответствует или даже превосходит международные передовые стандарты, такие как Telcordia GR-326.
Универсальное решение глубоко интегрирует приложения разъемов FC: Являясь профессиональным поставщиком компонентов и решений для оптической связи, компания Ningbo Goshining Communication предоставляет полный комплекс услуг по цепочке создания стоимости, связанной с разъемами FC. Начиная с проектирования конструкции соединителя и оптимизации оптического моделирования, он распространяется на разработку пресс-форм, прецизионное литье под давлением/обработку металла, автоматическую сборку, полное тестирование параметров, а также упаковку готовой продукции и поставку на рынок, образуя эффективный замкнутый цикл. Такая интеграция обеспечивает лучшую адаптируемость и согласованность разъемов FC в различных сценариях применения, таких как оптические распределительные шкафы, тестовые перемычки и пигтейлы для оборудования.
Настройка удовлетворяет разнообразные потребности: Ningbo Goshining Communication имеет гибкие возможности настройки, позволяющие понять уникальность различных клиентов и сценариев применения. В соответствии с конкретными потребностями клиентов он может корректировать ключевые характеристики разъемов FC (такие как конкретное целевое значение потерь, срок службы подключаемого модуля), адаптироваться к специальным типам оптических кабелей или материалам оболочек, оптимизировать формы упаковки (одиночные, групповые, катушки) и предоставлять эксклюзивные логотипы брендов (OEM/ODM), чтобы гарантировать плавную интеграцию продукта в системную архитектуру и бизнес-процессы клиента.

5. Каковы основные аспекты возможностей индивидуальной настройки разъемов серии FC в конкретных сценариях спроса?
Ningbo Goshining Communication может адаптировать материалы компонентов разъема FC для особых условий применения (например, при сильном холоде, высокой температуре, высокой влажности и агрессивных промышленных средах), например, используя специальные корпуса из нержавеющей стали и устойчивые к атмосферным воздействиям резиновые уплотнения для повышения устойчивости к воздействию окружающей среды.
В соответствии с требованиями заказчика к плотности проводки на объекте оптоволоконные перемычки FC различной длины, различных материалов оболочки (LSZH/PVX и т. д.) и различной прочности на растяжение могут быть настроены в соответствии с ограничениями по пространству конкретного шкафа или пути проводки.
Для высокопроизводительных испытательных приборов или интерфейсов портов специального оборудования мы можем предоставить разъемы FC со сверхнизкими потерями (например, IL<0,15 дБ) и сверхвысокими обратными потерями (например, RL>65 дБ APC), чтобы соответствовать самым строгим требованиям к индексу производительности.
Мы помогаем клиентам добиться глубокой индивидуальной настройки упаковки, включая, помимо прочего, дизайн внутренней коробки, размер катушки, информацию на этикетке (включая QR-код для отслеживания), логотип внешней коробки и т. д., чтобы удовлетворить потребности клиентов в управлении цепочкой поставок и имидже бренда.
