Волоконно-оптический разветвитель ПЛК

Являясь одним из основных продуктов компании Ningbo Goshining Communication Technology Co., Ltd., оптоволоконный сплиттер ПЛК (планарный делитель световых цепей) — пассивное оптическое устройство, разработанное на основе технологии планарных оптических волноводов. Он используется для равномерного распределения одного входного оптического сигнала на несколько выходных портов. Это ключевой компонент в оптоволокне до дома (FTTH), пассивной оптической сети (PON) и многоузловой сети распределения оптического сигнала. Опираясь на интегрированные возможности компании по проектированию, производству и продаже полного спектра волоконно-оптической продукции, Ningbo Goshining стремится предоставлять клиентам высококачественные и высоконадежные сплиттеры ПЛК и универсальные решения оптической связи для удовлетворения разнообразных потребностей, от домашнего доступа до магистральных сетей.

Принцип работы
Сплиттер PLC использует полупроводниковые процессы (такие как фотолитография и травление) для создания микрооптических волноводных структур на кварцевых подложках. После того, как входной оптический сигнал попадает в ответвленный волновод Y-типа, используется каскадная структура разделения для достижения распределения оптической мощности 1xN или 2xN. Принцип расщепления основан на связи мод и распределении энергии электромагнитного поля в волноводе. Конструкция разветвителя ПЛК компании Ningbo Goshining оптимизирует параметры структуры волновода, чтобы обеспечить однородность и характеристики перенаправления оптического сигнала с низкими потерями, обеспечивая стабильное распределение оптического сигнала для FTTH, PON и других сценариев.

Основная структура и упаковка

1. Чип оптического волновода
В качестве основного компонента волноводный чип использует диоксид кремния высокой чистоты (SiO₂) или высокоэффективные полимерные материалы и реализует функцию разделения оптического сигнала с помощью точных плоских оптических волноводных схем. Нинбо Гошинин строго контролирует чистоту материалов чипов и точность структуры волновода, чтобы обеспечить стабильность оптических характеристик и поддерживать гибкую настройку коэффициента разделения от 1x2 до 2x64.

2. Оптоволоконный массив
На входном/выходном конце используется высокоточная одномодовая оптоволоконная матрица (обычно волокно G.652.D), которая легко соединяется с волноводным чипом посредством резки под углом 8 градусов и технологии высокоточного соединения. Разработанный компанией процесс соединения обеспечивает точность совмещения оптического волокна и волновода, снижает вносимые потери и улучшает согласованность продукции.

3. Форма упаковки
Ningbo Goshining предлагает различные упаковочные решения для удовлетворения потребностей различных сценариев:

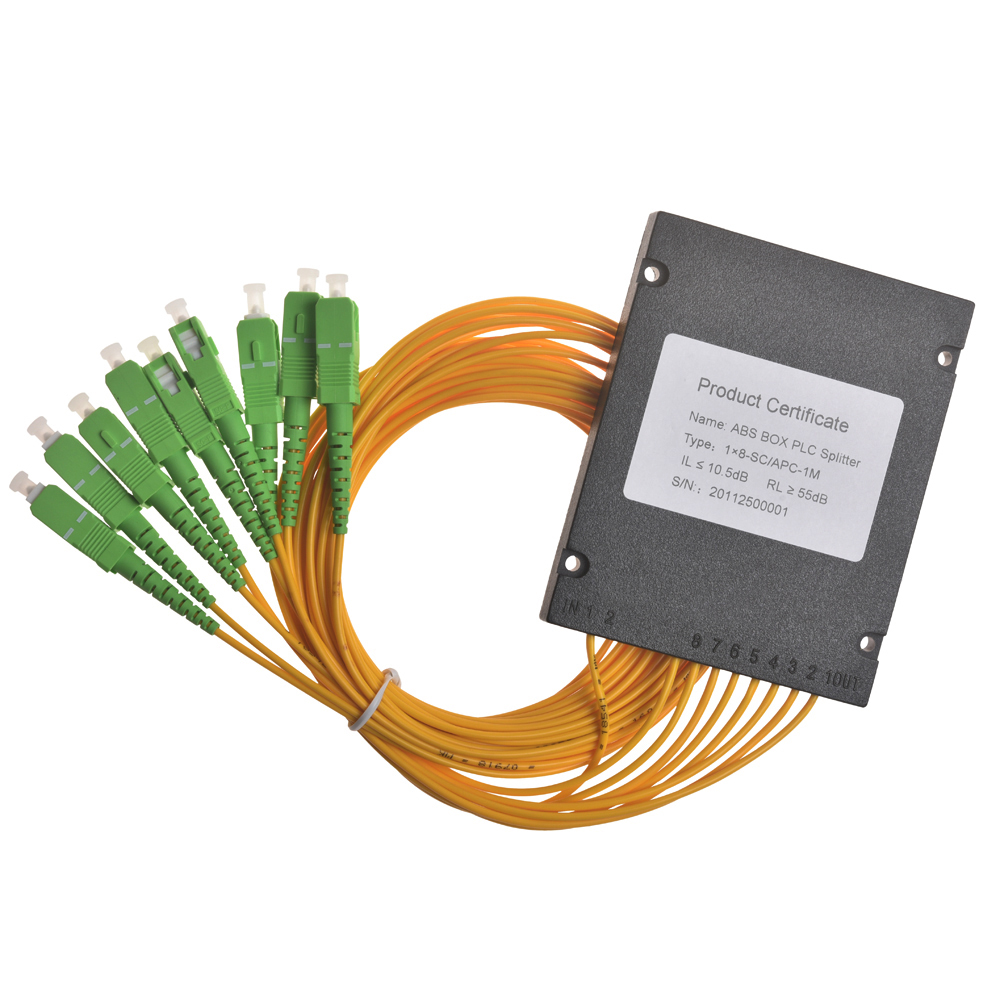

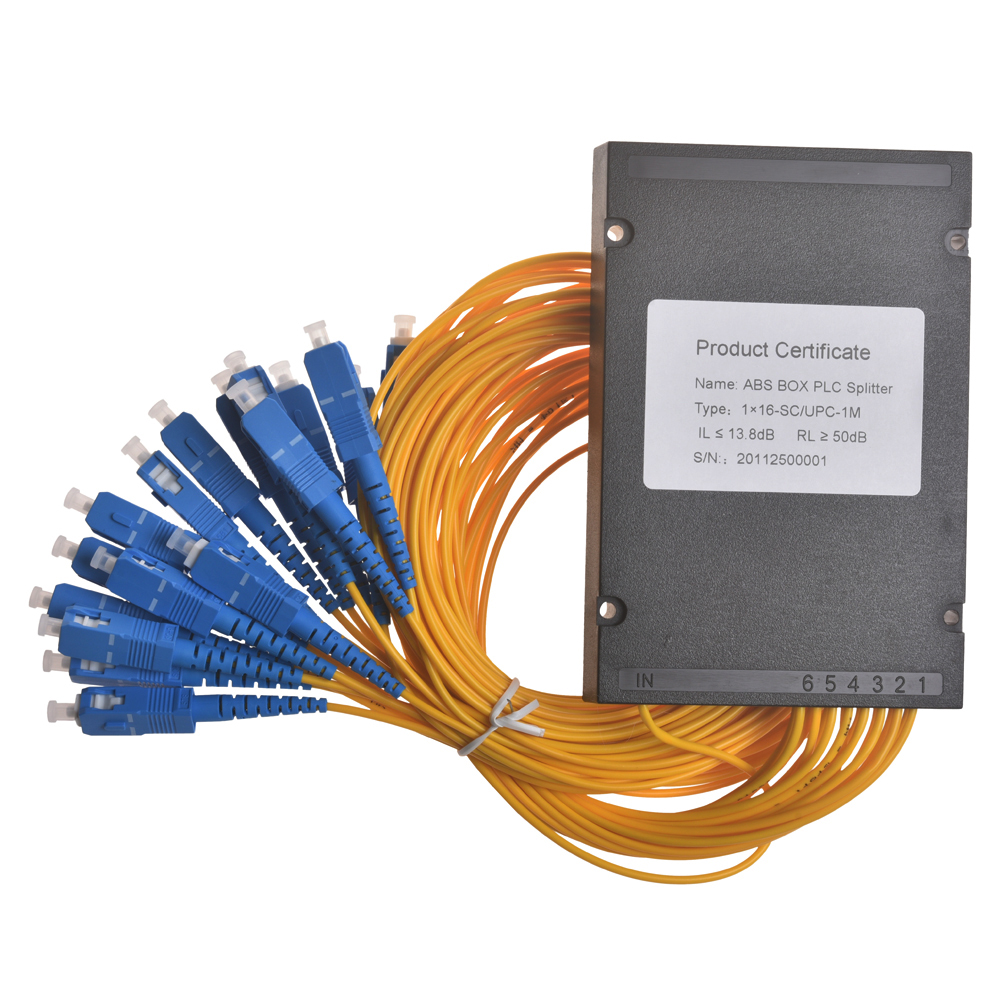

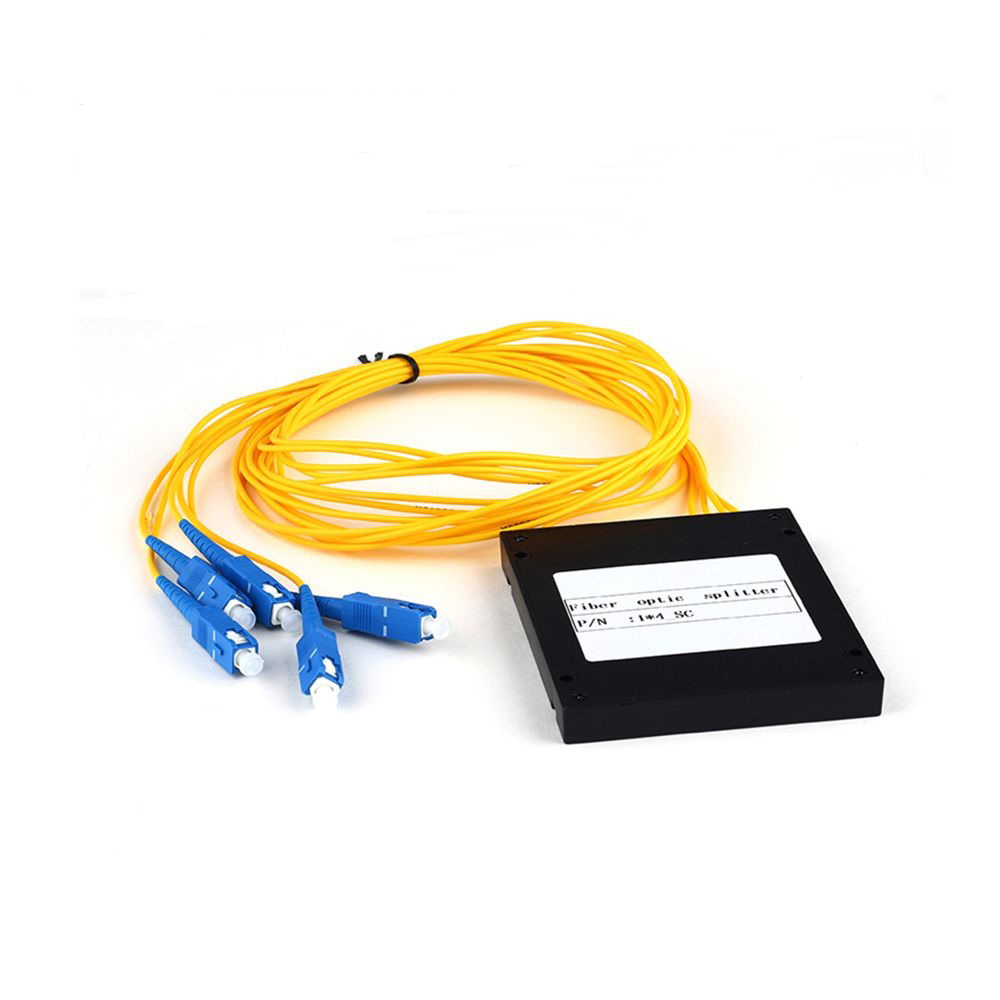

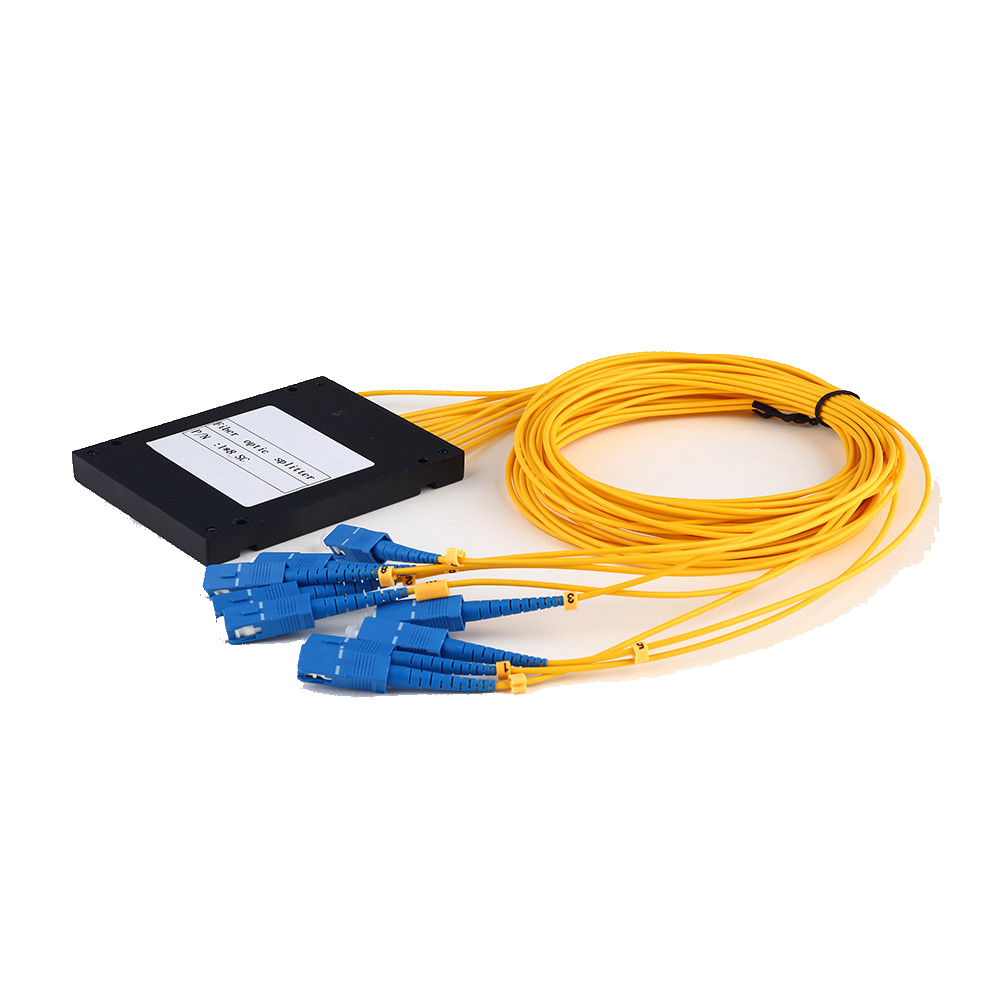

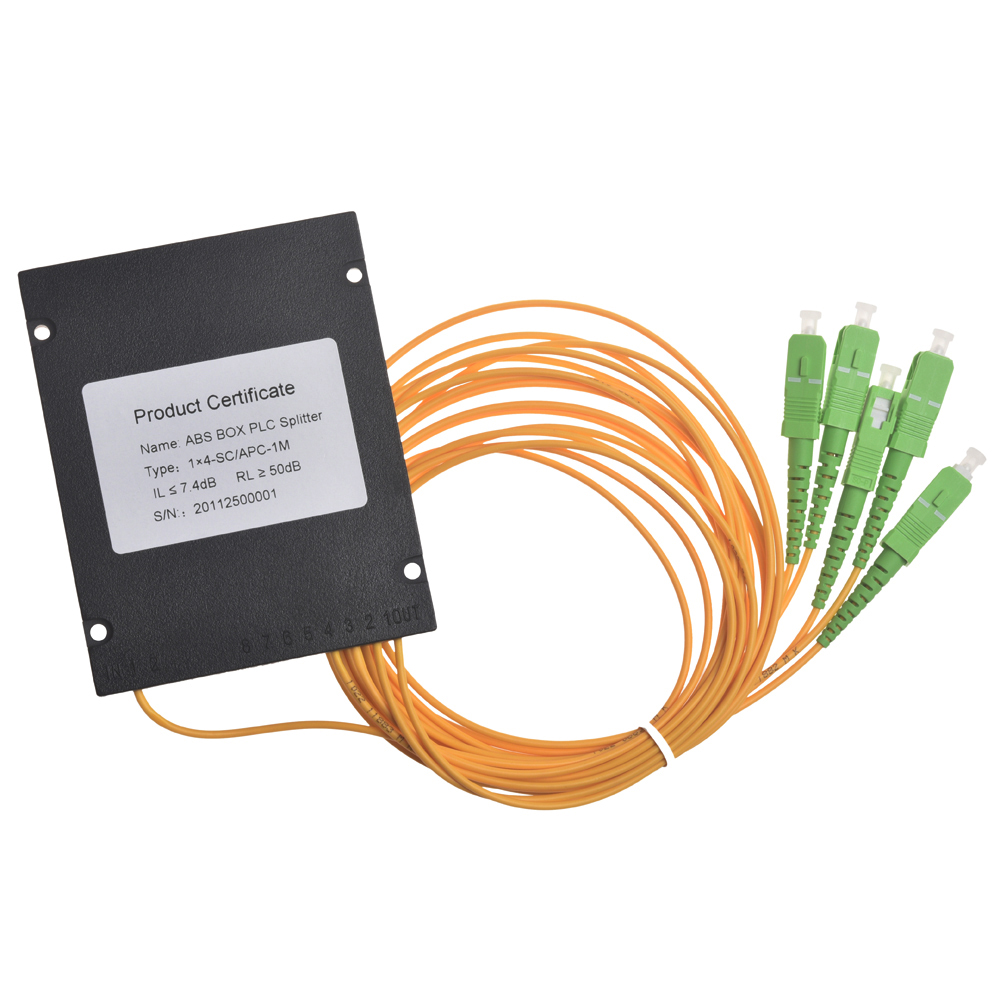

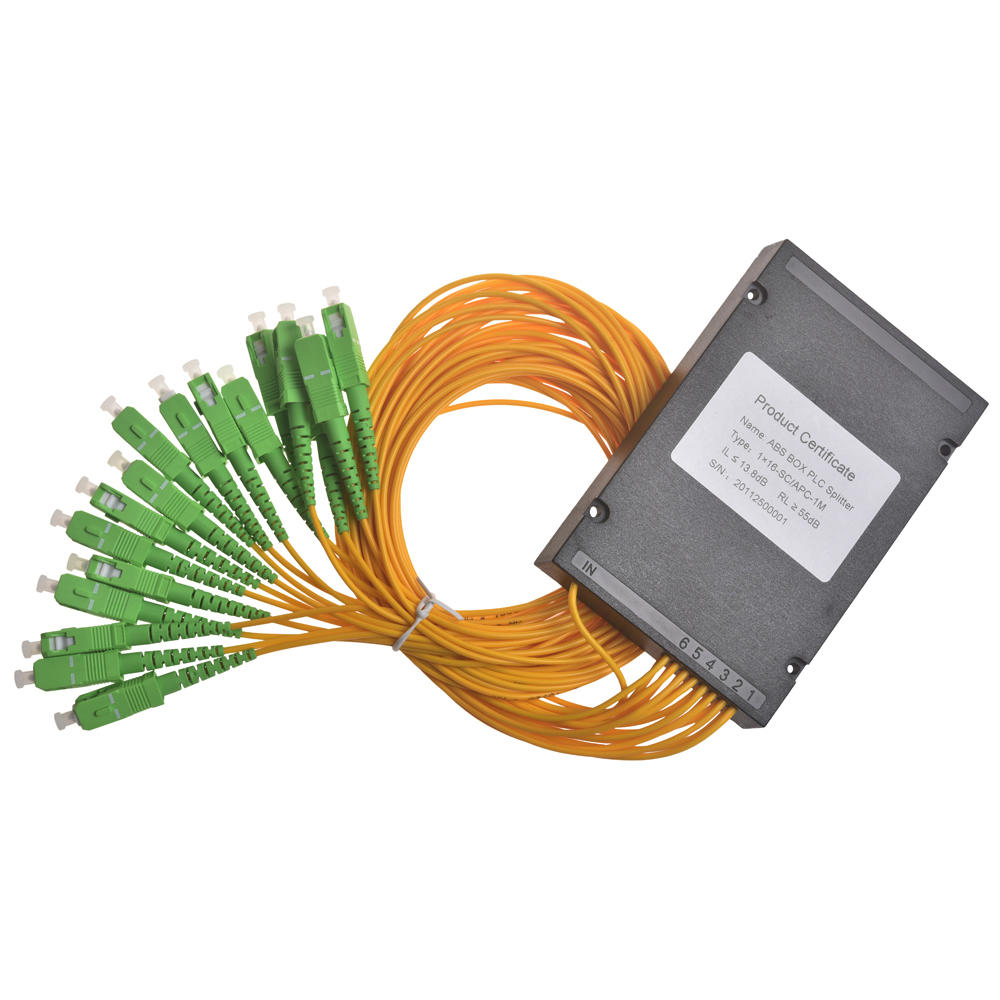

Микроупаковка (Micro): компактная конструкция коробки из АБС-пластика, подходящая для внутренней части оптической распределительной коробки;

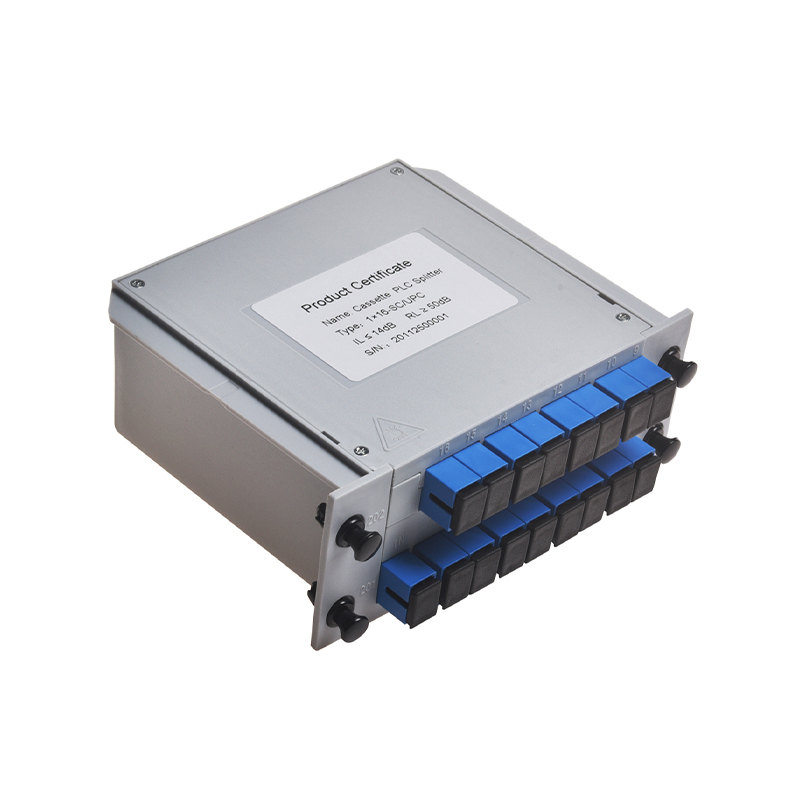

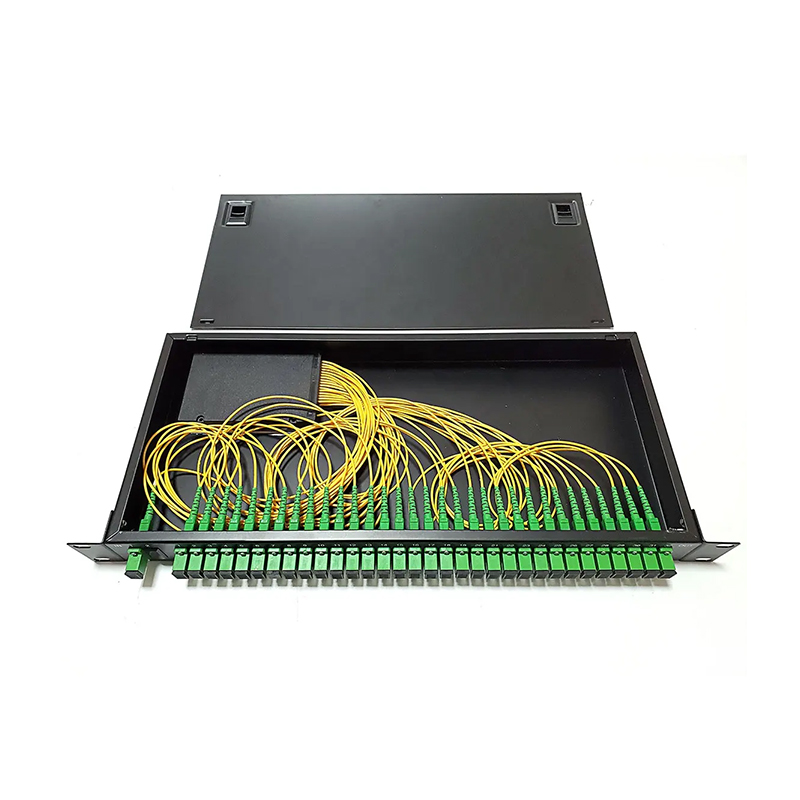

Упаковка модуля/подключаемого модуля (Модуль/подключаемый модуль): стандартный стоечный модуль высотой 1U, легко устанавливается в стойку ODF;
Лоток-упаковка (Tray): адаптирован к лотку для сращивания волокон или распределительной коробке;

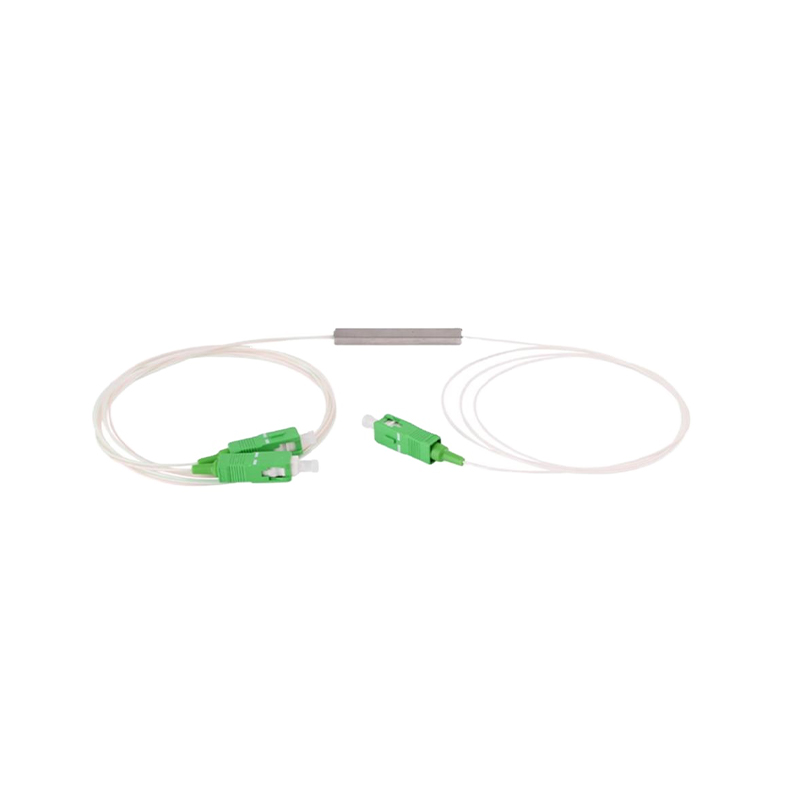

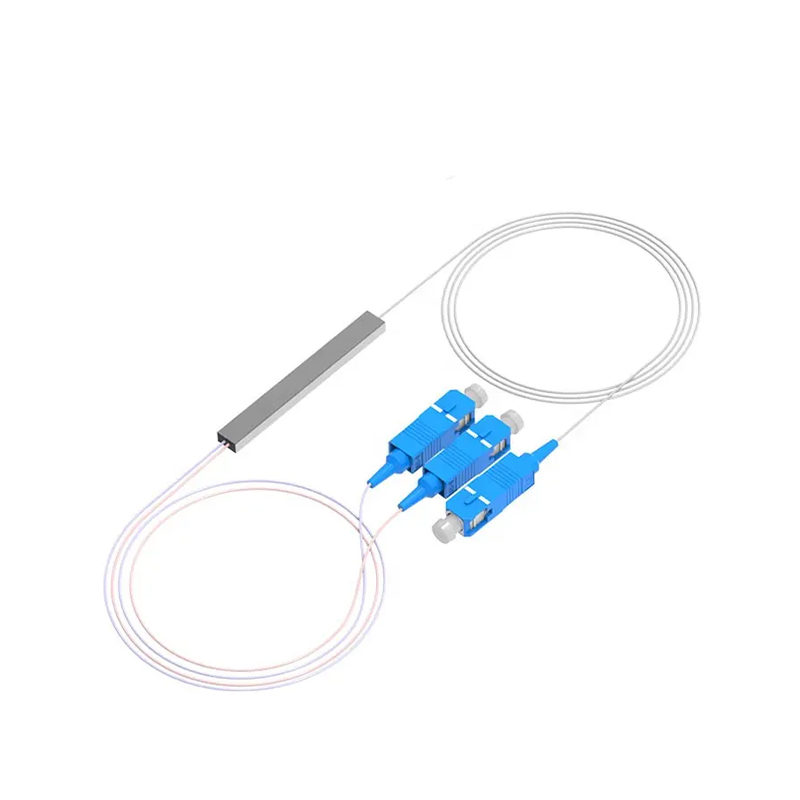

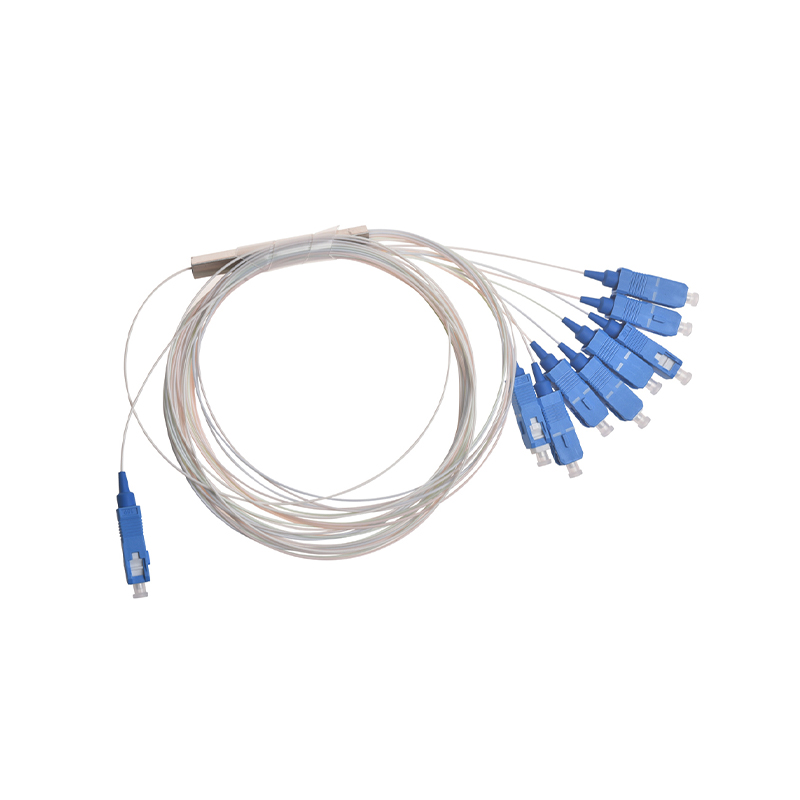

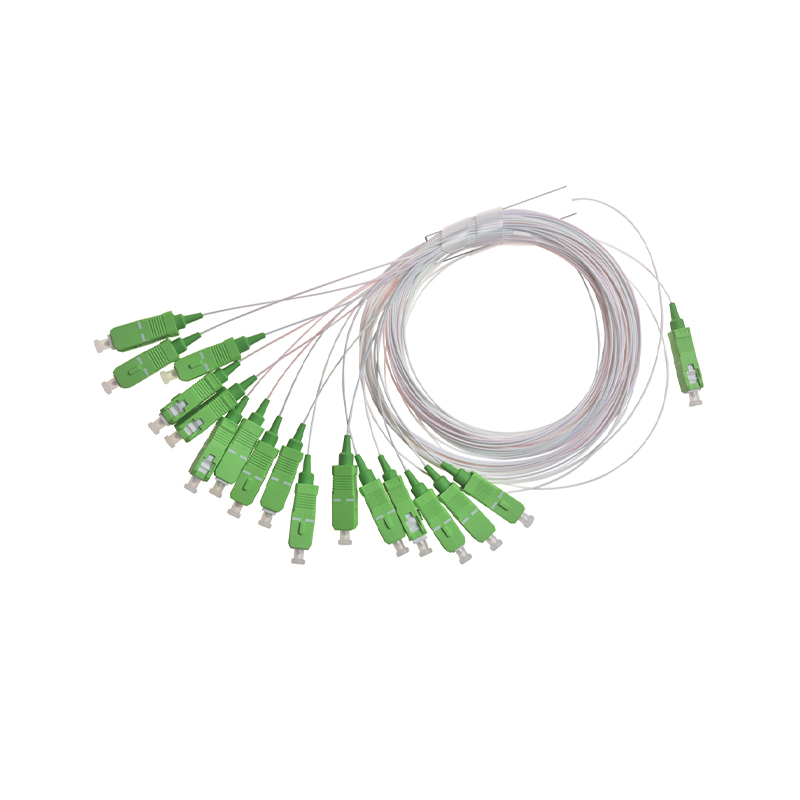

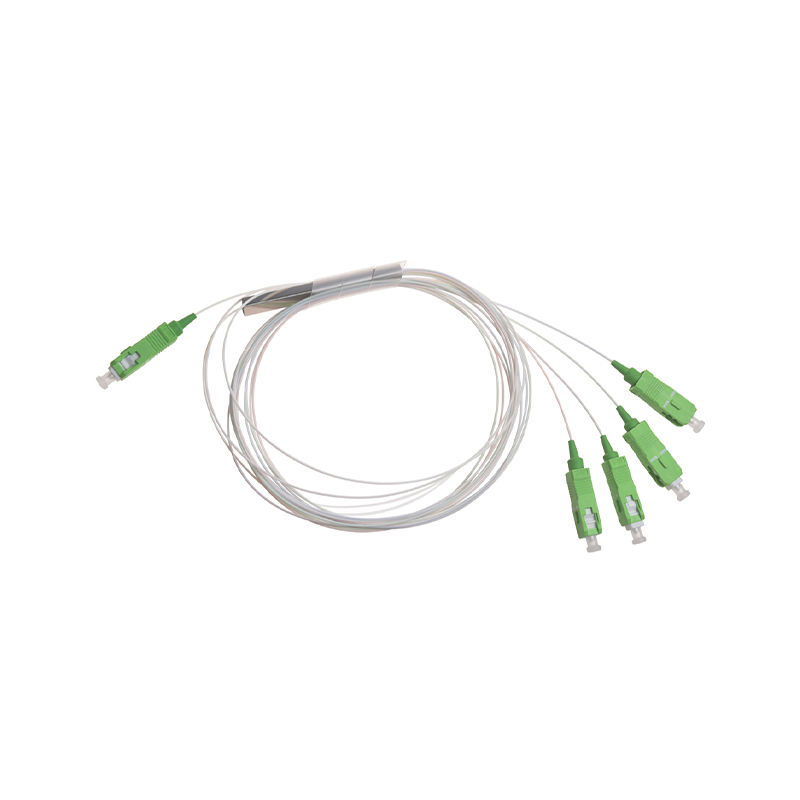

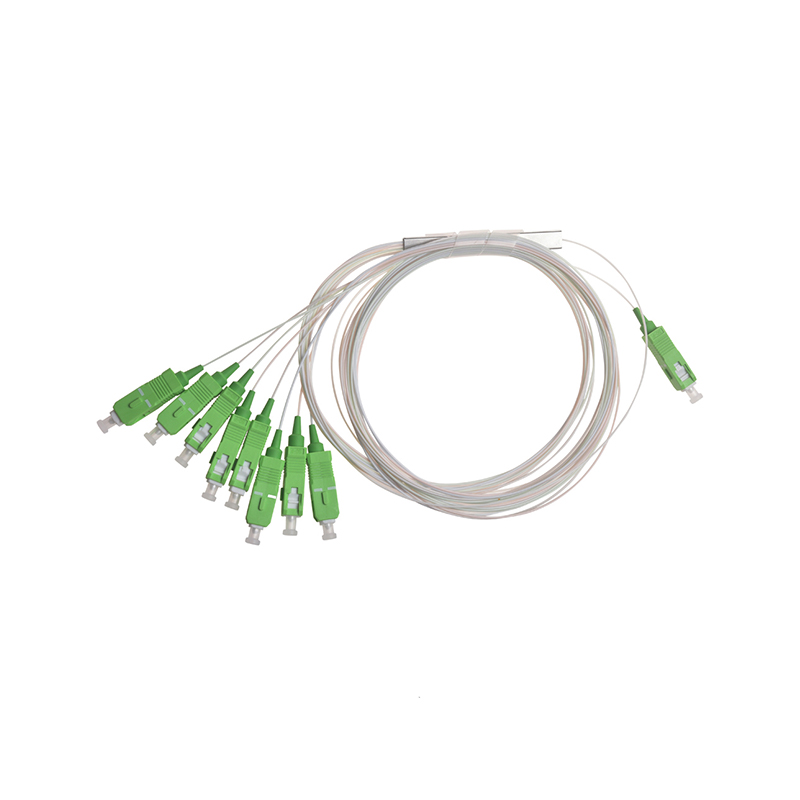

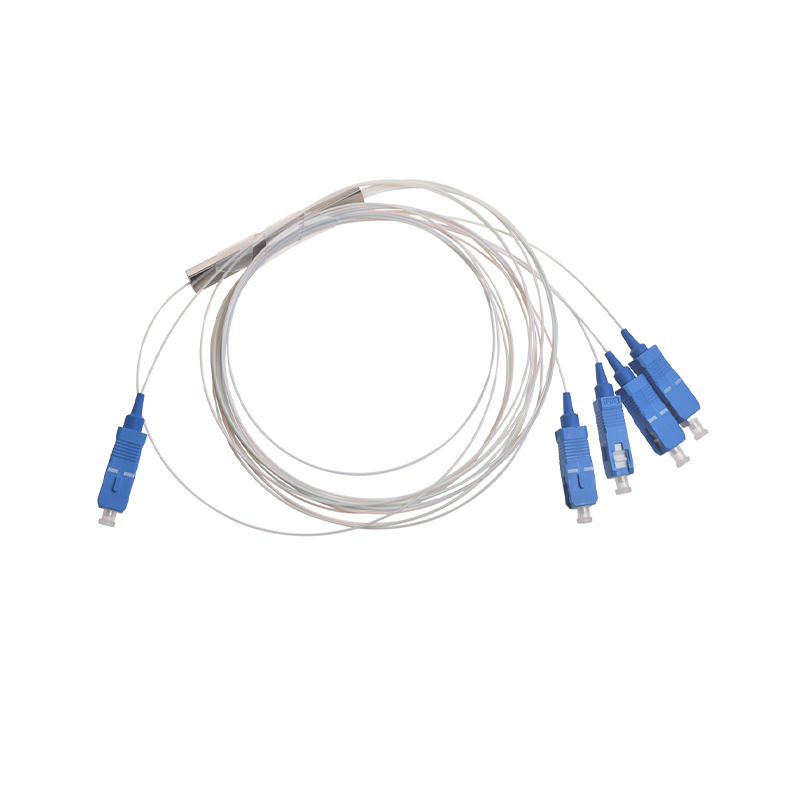

Упаковка из тубы из нержавеющей стали (Блочная): конструкция с высоким уровнем защиты, подходит для суровых условий, таких как высокая температура и высокая влажность.
Все упаковки заполнены силиконом или смолой для повышения механической стабильности и устойчивости к воздействию окружающей среды.

Ключевые параметры производительности
ПЛК-сплиттер Ningbo Goshining строго соответствует отраслевым стандартам с точки зрения производительности и оптимизирует ключевые параметры в зависимости от потребностей клиентов:
Коэффициент разделения: поддерживает гибкие конфигурации, такие как 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Рабочая длина волны: охватывает одно окно (1310/1490/1550 нм), двойное окно (1310/1490 нм и т. д.) и полный диапазон (1260–1650 нм);
Вносимые потери (IL): типично. Диапазон значений составляет от 3,6 дБ (1x2) до 21,0 дБ (1x64), что лучше, чем в среднем по отрасли;
Равномерность: разница в вносимых потерях каждого выходного порта составляет ≤1,0 дБ, что обеспечивает сбалансированное распределение сигнала;
Обратные потери (RL): ≥55 дБ, уменьшая помехи при отражении сигнала;
Потери, зависящие от поляризации (PDL): ≤0,2 дБ, адаптируются к различным входам состояния поляризации;
Адаптивность к окружающей среде: рабочая температура от -40°C до 85°C, температура хранения в том же диапазоне, соответствует требованиям промышленного применения.
Основные сценарии применения
Опираясь на преимущества полного спектра оптоволоконной продукции, сплиттеры PLC компании Ningbo Goshining широко используются в следующих сценариях:

Сеть FTTH: распределяет магистральный оптоволоконный сигнал на несколько пользовательских терминалов (ONT/ONU) в оптической точке распределения (ODP);
Система PON: поддержка разветвления оптического сигнала EPON, GPON, XG-PON, NG-PON2 и других технологий;
Оптическая сеть кабельного телевидения: реализует многоканальное распределение сигналов нисходящего вещания;
Система оптоволоконных датчиков: поддержка многоточечного сбора и распределения сигналов;
Сеть центра обработки данных/корпоративной сети: адаптируйтесь к локальной сети и потребностям в прокладке оптического кабеля.
Кроме того, компания предоставляет индивидуальные услуги, которые позволяют регулировать коэффициент разделения, форму упаковки или интегрировать другие оптоволоконные компоненты (такие как быстроразъемные соединители, перемычки) в соответствии с особыми потребностями клиента, чтобы помочь создать продукцию под собственной торговой маркой.

Ключевые моменты производственного процесса
Производство сплиттеров PLC компании Ningbo Goshining проходит строгий процесс контроля качества:
Осаждение пластин: выращивание волноводного слоя кварца высокой чистоты на кремниевой подложке;
Фотолитография и травление: формирование заданного волноводного рисунка посредством УФ-воздействия и реактивного ионного травления (РИЭ);
Обработка отжигом: оптимизация оптических свойств волновода и снижение потерь при передаче;
Шлифование и полировка торцевой поверхности: обеспечение плоскостности и вертикальности торцевой поверхности волновода и повышение эффективности связи;
Соединение для выравнивания волоконного массива: использование высокоточного оборудования для достижения точного выравнивания и постоянного соединения торцевой поверхности оптического волокна и волновода;
Тестирование производительности: комплексное тестирование ключевых параметров, таких как вносимые потери, однородность и обратные потери;
Защита упаковки: сборка корпуса и заполнение его защитным клеем, а также прохождение испытаний на экологическую надежность, таких как циклическое изменение температуры и вибрация.

Рекомендации по выбору
Коэффициент ветвления: определяется в зависимости от количества пользователей сети или узлов ветвления (например, 1x32, 2x64).
Рабочая длина волны: соответствует длине волны, используемой системой (одно/двойное/тройное окно).
Вносимые потери: их необходимо включить в бюджет мощности канала и выбрать продукты, соответствующие требованиям к запасу системы.
Форма упаковки: выберите микротрубку, вставную трубку, лоток или трубку из нержавеющей стали в зависимости от условий установки (монтажная коробка/стойка/наружное помещение).
Рабочая температура: выбирайте между коммерческим или промышленным температурным диапазоном в зависимости от среды развертывания (внутри или снаружи).
Соответствие стандартам Подтвердите соответствие отраслевым стандартам (например, IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
