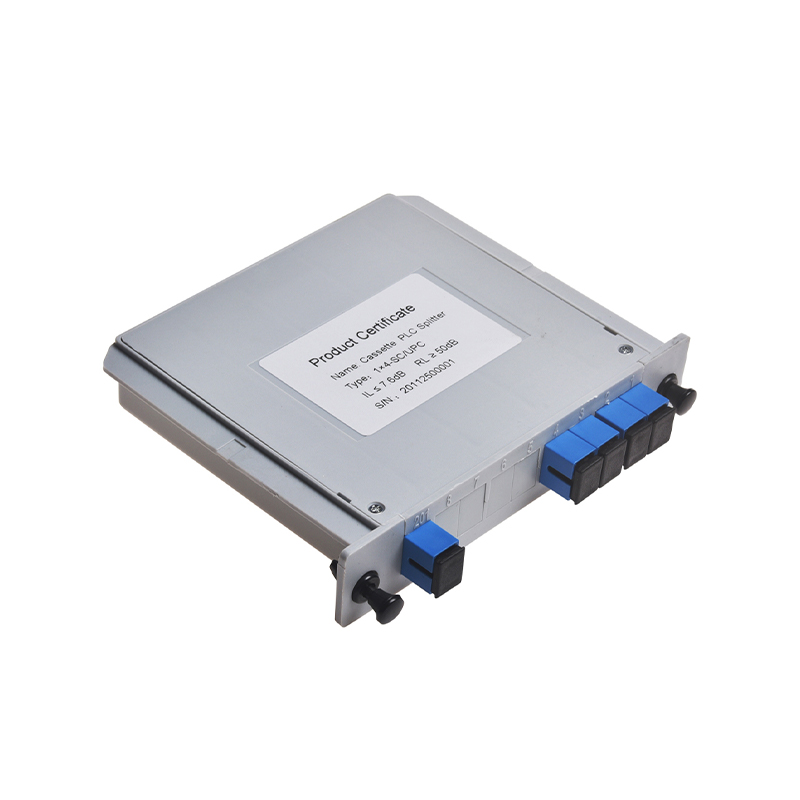

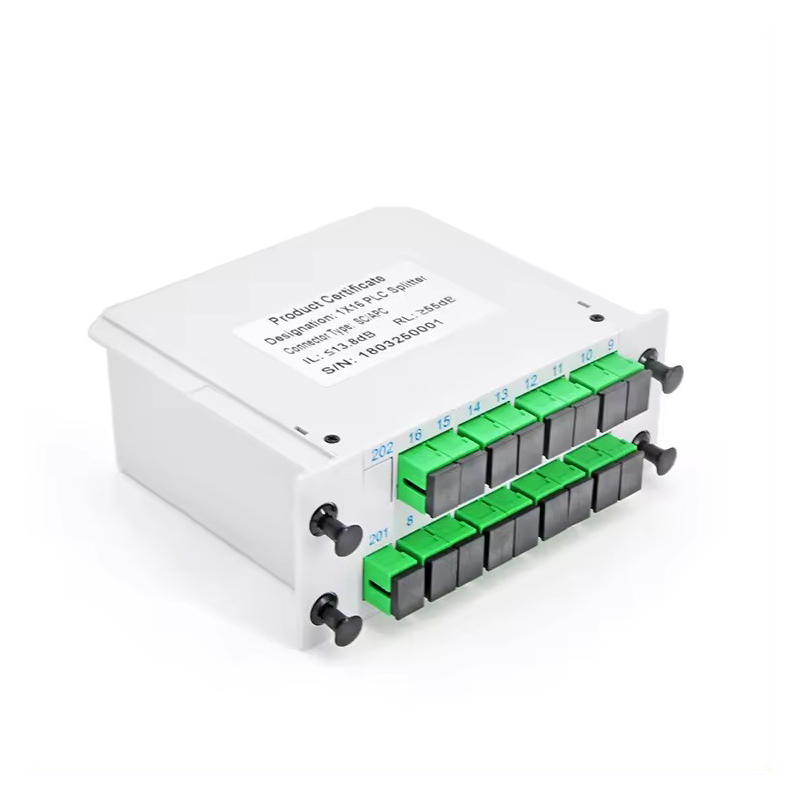

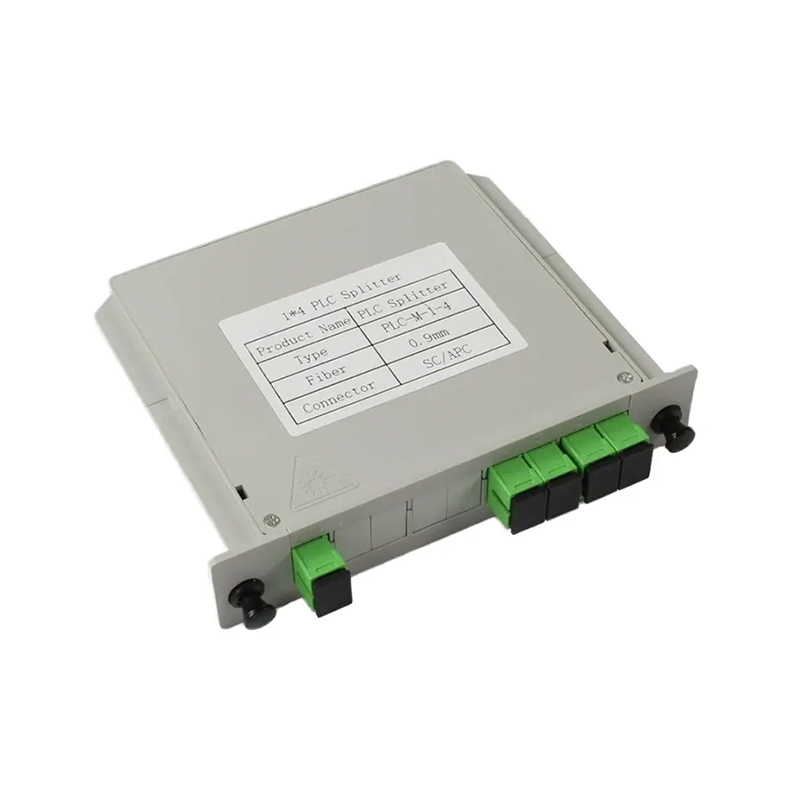

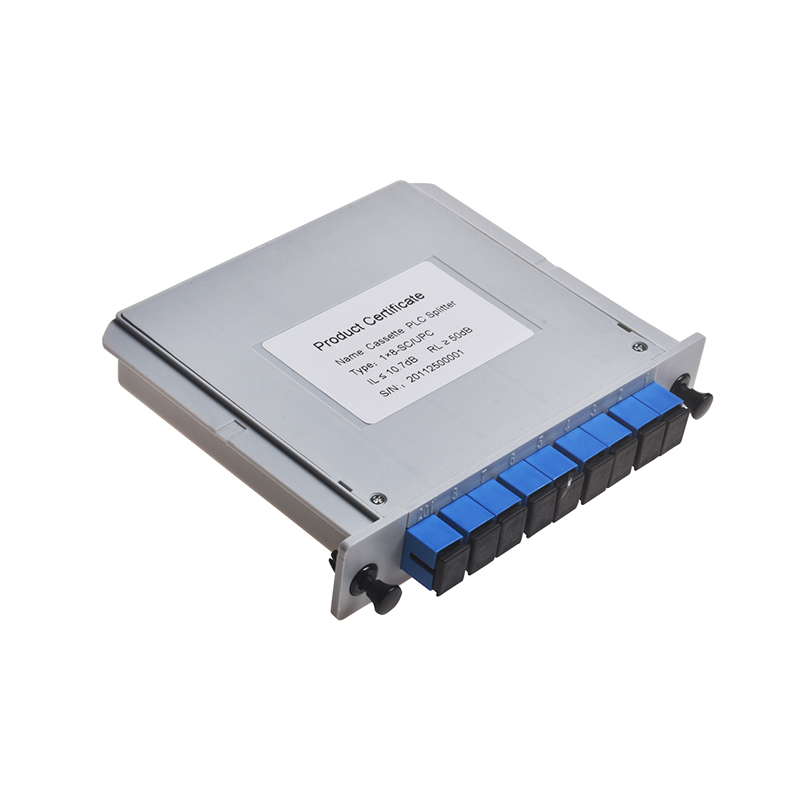

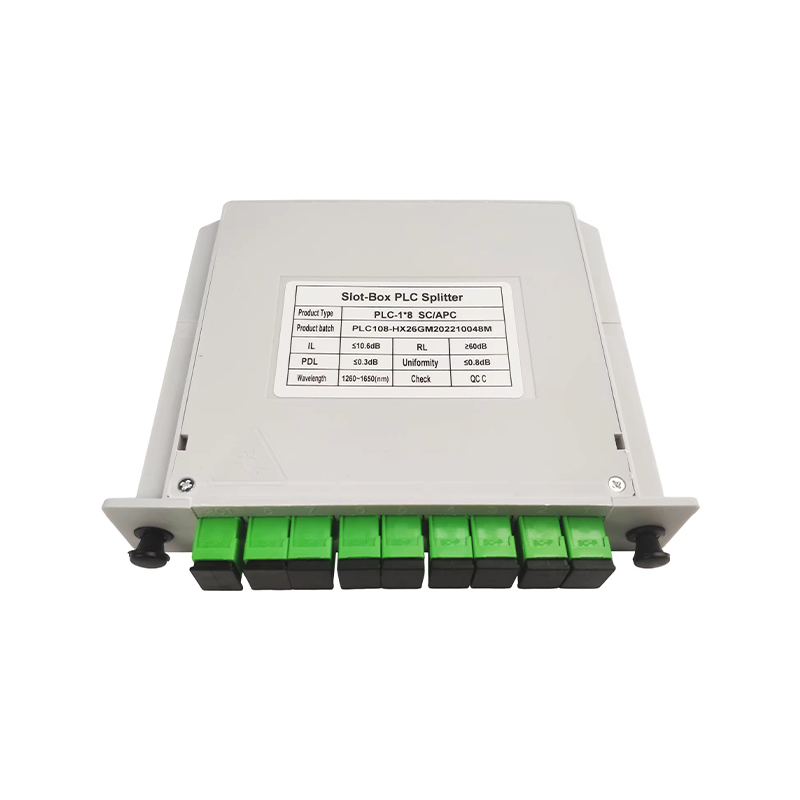

Кассетный оптоволоконный разветвитель ПЛК LGX представляет собой оптическое пассивное устройство, основанное на технологии планарных оптических волноводов (ПЛК), упакованное в модульную коробку стандартного размера LGX (Lucent Gateway Exchange). Его основная функция заключается в равномерном распределении энергии входного оптического сигнала по нескольким выходным портам в соответствии с заданным коэффициентом разделения, чтобы реализовать передачу оптических сигналов из одной точки в другую.
1. Основная технология: ПЛК
Принцип работы: Прецизионные оптические волноводные пути изготавливаются на кварцевой подложке с использованием полупроводниковой технологии. Входной оптический сигнал связывается и разделяется в зоне разделения волновода.
Ключевые особенности:
Равномерность разделения: оптическая мощность каждого выходного порта очень стабильна.
Нечувствительность к длине волны: он может стабильно работать в широком диапазоне длин волн от 1260 до 1650 нм (охватывая основной диапазон связи одномодового оптического волокна).
Высокая стабильность и надежность: цельностеклянная конструкция дорожки, хорошая адаптируемость к окружающей среде и длительный срок службы.
Компактность: чип имеет небольшой размер, поэтому его легко собрать в интегрированную упаковку высокой плотности.
2. Особенности упаковки коробки LGX
Коробочная упаковка LGX (Lucent Gateway Exchange) является важным воплощением стандартизированного производства Ningbo Goshining. Он строго соответствует международным стандартам, таким как IEC 61754. Типичная ширина кратна 1 дюйму (25,4 мм) и может быть легко адаптирована к адаптерной панели LGX стандартных оптоволоконных распределительных рамок (ODF), распределительных коробок (ODB) и коробок кросс-коммутации (OCC).
Стандартизированный размер: Соответствует спецификациям корпуса LGX, определенным IEC 61754 и другими стандартами (типичная ширина кратна 1 дюйму/25,4 мм), легко устанавливается в универсальную панель адаптера LGX стандартного оптоволоконного распределительного шкафа (ODF), оптоволоконной распределительной коробки (ODB), оптоволоконной распределительной коробки (OCC).
Модульная конструкция: структура Plug-and-play упрощает процессы установки, обслуживания, расширения и управления портами.
Защита портов: обеспечьте адаптеры (такие как SC, LC, FC и т. д.) или розетки для эффективной защиты торцевой поверхности оптоволоконного разъема.
Внутренняя структура: обычно содержит микросхему-разветвитель ПЛК, входную/выходную оптоволоконную матрицу (FA), соответствующий клей, усиливающие компоненты и т. д., заключенные в металлический или высокопрочный пластиковый корпус для обеспечения оптических характеристик и механической прочности.
3. Основные технические параметры
Компания Ningbo Goshining предлагает полный спектр коэффициентов разветвления от 1x2 до 1x64, от 2x4 до 2x32, а также может настраивать специальные продукты с коэффициентами разветвления в соответствии с потребностями клиентов.
Следующие параметры являются типичными характеристиками, а конкретные значения зависят от модели (коэффициент разветвления, тип порта):
Коэффициент ветвления - Общий: 1х2, 1х4, 1х8, 1х16, 1х32, 1х64; 2х4, 2х8, 2х16, 2х32 и т. д.
Рабочая длина волны — 1260–1650 нм (обычно охватывает диапазон одномодовой системы: диапазон O/E/S/C/L)
Вносимые потери (IL) – теоретическое минимальное значение отклонения от равномерности дополнительных потерь. Пример: типичное значение 1x32 составляет около 16,5–17,5 дБ.
Равномерность — характеризует разницу в потерях каждого выходного порта. Пример: ≤ 1,0 дБ (1xN)
Потери, зависящие от поляризации -- (PDL) ≤ 0,3 дБ
Направленность/возвратные потери -- (RL) ≥ 55 дБ (входной конец)
Рабочая температура -- 40°C ~ 85°C (промышленный стандарт)
Температура хранения ---40°C ~ 85°C
Тип волокна — одномодовое волокно G.652.D
Тип адаптера -- SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC и т. д. (опционально)
Размер упаковки — стандарт LGX (например, высота 1U позволяет разместить несколько модулей)
4. Типичные сценарии применения
Пассивная оптическая сеть (PON): базовый оптический разветвитель сети FTTx (оптоволокно до дома/здания/узла) (например, распределение сигнала между OLT и несколькими ONU/ONT).
Оптоволоконный распределительный шкаф/коробка (ODF/ODB): внутреннее распределение оптических путей и управление центральным компьютерным залом и центром обработки данных.
Оптоволокно к антенне (FTTA): разделение оптического сигнала в сетях распределенного беспроводного доступа (DAS) и сетях 5G с прямой/промежуточной передачей.
Кабельное телевидение (CATV): Многоточечное распределение оптических сигналов в сетях HFC.
Тестирование и измерение: когда сигнал одного источника света необходимо передать на несколько испытательных устройств или точек мониторинга одновременно.
5. Выбор и точки установки.
Коэффициент разделения: определяется в зависимости от топологии сети и количества конечных пользователей.
Тип порта: выберите адаптер, который соответствует существующему оптоволоконному разъему (SC, LC, FC) и торцевой поверхности (синий UPC, зеленый APC) в системе.
Среда установки: убедитесь, что устройство (ODF/ODB) поддерживает установку стандартного кассетного модуля LGX.
Управление волокнами: во время установки обращайте внимание на радиус изгиба волокна (≥ 30 мм), чтобы избежать чрезмерного изгиба или сдавливания пигтейлов.
Очистка: Перед установкой и подключением необходимо использовать профессиональные инструменты для очистки торца оптоволоконного разъема и порта устройства.
